De fotovoltaïsche rage in de woestijn komt eraan. Kan uw verdeelkast er tegen? Aangepaste gids voor hittebestendige roestvrijstalen verdeelkasten

I. Kansen in het Midden-Oosten: de fotovoltaïsche markt ter waarde van biljoenen yuan zorgt voor een enorme vraag naar fotovoltaïsche kasten

Saoedi-Arabië en de Verenigde Arabische Emiraten bevorderen de energietransformatie met een ongekende snelheid, en het Midden-Oosten wordt een ‘gouden markt’ voor Chinese energieapparatuur om mondiaal te worden. Volgens gegevens van vakbeurzen is Saoedi-Arabië van plan om tegen 2030 100 miljard dollar te investeren in de productie van hernieuwbare energie, met als doel het aandeel hernieuwbare energie tegen 2030 te verhogen tot 50%.

De Verenigde Arabische Emiraten zijn van plan het aandeel schone energie tegen 2030 aanzienlijk te vergroten en de komende vijf jaar ruim 60 miljard dollar te investeren in de aanleg en modernisering van de energie-infrastructuur.

Twee superprojecten zijn de belangrijkste motoren geworden van de fotovoltaïsche hausse in het Midden-Oosten. Een daarvan is het groene waterstofproject NEOM (Future New City) in Saoedi-Arabië. Dit project bouwt een fotovoltaïsche energiecentrale van 2,2 GW, een windpark van 1,65 GW en een batterij-energieopslagsysteem van 400 MWh. Het is het grootste groene waterstofproject ter wereld.

De andere is het Mohammed bin Rashid Solar Park in Dubai. Als 's werelds grootste afzonderlijke zonnepark staat de zesde fase van 1.800 MW op het punt in gebruik te worden genomen, en de zevende fase van 2.000 MW fotovoltaïsche energie met een energieopslagsysteem van 1.400 MW heeft het biedingsproces in gang gezet. Het totale geplande geïnstalleerde vermogen bedraagt ​​7.260 MW, met een investering van 13,6 miljard dollar.

In deze ronde van bouwhausse verdient een duidelijk aanbestedingssignaal aandacht: wanneer algemene aannemers van EPC in Saoedi-Arabië en de Verenigde Arabische Emiraten leveranciers van apparatuur selecteren, worden zandbestendige verdeelkasten en roestvrijstalen kastbehuizingen voor buiten vermeld als hotspots voor de vraag, en moeten ze een beschermingsniveau van IP55 of hoger hebben en worden geverifieerd voor gebruik in een omgeving van 50℃.

II. De dubbele moordenaars van het woestijnklimaat: zandinvasie en veroudering bij hoge temperaturen

Normaalroestvrij staalofijzeren verdeelkastengoed functioneren in gematigde streken. Maar eenmaal in de woestijnen van het Midden-Oosten worden ze onmiddellijk geconfronteerd met twee fatale uitdagingen:

Uitdaging één: zand en stof

In woestijngebieden overschrijdt het jaarlijkse aantal zand- en stofdagen de 100, en de meegevoerde zanddeeltjes hebben een deeltjesgrootte variërend van 0,1 tot 0,5 mm, wat voldoende is om gewone afgesloten constructies te penetreren.

Nadat zand en stof de kast zijn binnengedrongen, hopen ze zich op op het oppervlak van de printplaat, wat een risico op kortsluiting met zich meebrengt. Het hechten aan het oppervlak van het koellichaam vermindert de efficiëntie van de warmteafvoer met meer dan 30%. Langdurige slijtage kan er ook voor zorgen dat de afdichtingsstrip barst, waardoor een vicieuze cirkel ontstaat.

Uitdaging twee: Hoge temperatuur

Bij de extreem hoge zomertemperaturen in het Midden-Oosten kan de oppervlaktetemperatuur van de box onder direct zonlicht 75-80°C bereiken. Als het warmteafvoerontwerp van de kast onvoldoende is, kan de interne temperatuur gemakkelijk boven de 60°C uitkomen, wat het optimale werkbereik van 40-55°C voor de meeste elektrische componenten ruimschoots overschrijdt. Bij bakken op hoge temperatuur verouderen en verharden gewone rubberen afdichtstrips versneld, waardoor de elektrostatische poedercoating geleidelijk zijn glans verliest en verpoedert.

Het beschermende vermogen van de kast neemt na verloop van tijd af. Ernstiger is dat het temperatuurverschil tussen dag en nacht kan oplopen tot 30°C. Vanwege het verschil in de thermische uitzettingscoëfficiënt wordt er spanning gegenereerd tussen het metalen kastlichaam en de interne componenten. Na langdurige herhaling kan dit leiden tot scheuren in de las en loskomen van de bouten.

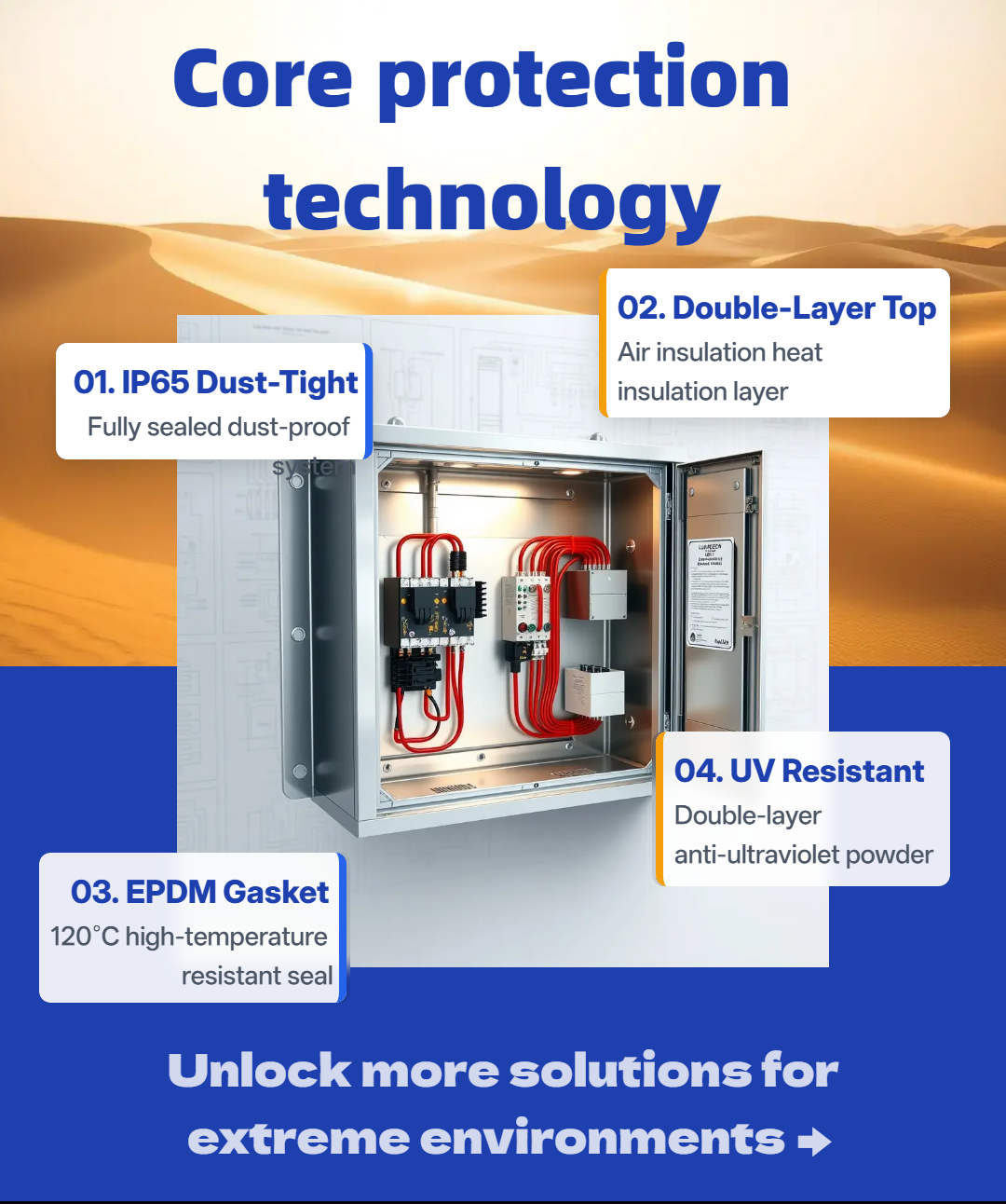

III. Vijf maatwerkoplossingen voor de woestijnwaardige roestvrijstalen verdeelkast van Ouyue Electric

Als antwoord op de speciale eisen van de markt in het Midden-Oosten heeft Ouyue Electric een complete oplossing op maat ontwikkeld voor roestvrijstalen verdeelkasten op woestijnniveau, vanuit vijf dimensies: bescherming, warmte-isolatie, afdichting, coating en testen.

1. IP65 stofdichte structuur

Het fotovoltaïsche project in het Midden-Oosten vereist bescherming van IP55 of hoger, terwijl Ouyue Electric rechtstreeks vergelijkt met de IP65-standaard. Volgens IEC 60529 staat IP6X voor volledige stofdichtheid - de box wordt voor testen in een zand- en stofbox onder negatieve druk geplaatst. Na het openen van het deksel voor inspectie mag er geen stof in het interieur terechtkomen.

Wat het implementatietraject betreft, hanteren we een drievoudige afdichtingsverdedigingslijn: een geschuimde EPDM-afdichtstrip met gesloten cellen is ingebed tussen het deurpaneel en de kast om het eerste doorlopende afdichtingsoppervlak te vormen; Alle bevestigingsschroeven zijn voorzien van roestvrijstalen ringen en rubberen O-ringen. De inlaat- en uitlaatgaten zijn voorzien van dubbellaagse kabelafdichtingsverbindingen.

De praktijk van fotovoltaïsche elektriciteitscentrales in de Gobi-omgeving laat zien dat het gebruik van labyrintafdichtingspakkingen in combinatie met pakkingen van siliconenrubber de doorlaatbaarheid van zand en stof met 90% kan verminderen. Het afdichtingsontwerp van Ouyue Electric is op deze basis geüpgraded naar een volledig roestvrijstalen afdichtingsgroef + EPDM continu schuimende afdichtingsstrip, die meer voordelen heeft wat betreft de levensduur van de afdichting en de temperatuurbestendigheid.

2. Dubbellaagse bovenafdekking voor warmte-isolatie

Voor de dozen die volledig zijn blootgesteld aan de brandende zon, voegen we een hangende zonneschermbovenafdekking toe boven de hoofdkast, die een luchtisolatielaag van 50 mm vormt tussen de bovenafdekking en het bovenoppervlak van de doos. Dit ontwerp verwijst naar de volwassen passieve isolatieoplossing in de industrie: het blokkeren van de directe geleiding van zonnestralingswarmte naar de binnenkant van de doos via een dubbellaagse structuur.

Uit de gemeten gegevens blijkt dat onder omstandigheden van een omgevingstemperatuur van 45°C en een zonlichtintensiteit van 1000W/m², de interne temperatuur van de RVS verdeelkast voorzien van een dubbellaags bovendeksel met 6-10°C kan worden verlaagd vergeleken met een enkellaags bovendeksel, en dat er helemaal geen extra stroomverbruik nodig is.

3. Afdichtingsstrips die bestand zijn tegen hoge temperaturen

Gewone rubberen afdichtingsstrips zullen, wanneer ze continu worden gebakken boven 80°C, binnen 3 tot 6 maanden uitharden, barsten en permanente compressievervorming ondergaan, wat kan leiden tot falen van de afdichting. Ouyue Electric kiest voor EPDM (Ethyleen Propyleen Dieen Monomeer) geschuimde afdichtingsstrips met gesloten cellen, die bestand zijn tegen een langdurige temperatuur tot 120°C en een korte termijn piektemperatuur tot 150°C.

Toonaangevende leveranciers van afdichtingsmaterialen in de industrie hebben geverifieerd dat hoogwaardige siliconenrubber en EPDM-afdichtstrips uitstekende veerkracht en compressie-afdichtingsprestaties kunnen behouden in complexe buitenomgevingen, waardoor de realisatie van IP67 en hogere beschermingsniveaus wordt gegarandeerd.

Bovendien heeft de dwarsdoorsnede van de afdichtingsstrip een D-vormig ontwerp, waarbij de compressiehoeveelheid wordt geregeld op 30% tot 40%. Dit zorgt niet alleen voor voldoende afdichtingsdruk, maar laat ook een elastische marge over om koude en warme cycli aan te kunnen.

4. Dubbellaags spuiten tegen hoge temperaturen

Hoewel 304 roestvrij staal zelf corrosiebestendig is, zal het oppervlak van de kale plaat onder de dubbele effecten van sterke ultraviolette straling en hoge temperaturen in het Midden-Oosten nog steeds snel oxideren en verkleuren. We gebruiken een dubbellaags elektrostatisch poederspuitproces: het basispoeder zorgt voor hechting en anti-corrosie voor de basis, terwijl het meel weerbestendigheid en aangepaste kleuren biedt.

De dikte van elke filmlaag wordt strikt gecontroleerd binnen 60-90 μm. Uit de praktijk in de sector blijkt dat het spuiten van 80-120 μm poeder dat speciaal voor buitengebruik is, effectief bestand is tegen externe erosie.

Voor de Iron-verdeelkast is dubbellaags spuiten zelfs nog belangrijker: vóór het spuiten wordt een fosfatatiebehandeling op zinkbasis uitgevoerd, gecombineerd met epoxy-polyesterpoeder van buitenkwaliteit. De zoutsproeitest kan meer dan 500 uur duren en voldoet aan de exportvereisten.

5. De gegevens van het experimentele testrapport bewijzen dit

Ouyue Electric biedt de volgende testrapporten of ondersteuning voor elk product op woestijnniveau.

IV. Dubbele CE/IP65-certificering: de technische pas voor export naar het Midden-Oosten

EPC-projecten in Saoedi-Arabië en de Verenigde Arabische Emiraten accepteren over het algemeen Chinese normen (GB), maar er zijn nog steeds duidelijke eisen voor CE-certificering en beschermingsniveaus. De roestvrijstalen verdeelkast van Ouyue Electric heeft de CE-certificering en de IP65-beschermingsgraadtest doorstaan.

Het product voldoet aan de IEC 60529-norm voor behuizingsbescherming en voldoet aan de minimale drempelvereiste van "IP55 of hoger beschermingsgraad" voor algemene EPC-aannemers in het fotovoltaïsche project in het Midden-Oosten.

V. Open uw aanpassing van de distributiekast op woestijnniveau met tekeningen

Of u nu betrokken bent bij het matchen van apparatuur voor grootschalige fotovoltaïsche projecten in het Midden-Oosten, zoals NEOM in Saoedi-Arabië en MBR Solar Park in Dubai, of hittebestendige en zandbestendige boxproducten reserveert voor de markt in het Midden-Oosten, Ouyue Electric kan een volledig scala aan op maat gemaakte diensten leveren, van materiaalselectie, structureel ontwerp tot CE/IP65-certificeringsondersteuning.

Het duurt slechts 7 dagen om het eindproduct te produceren nadat de producttekeningen zijn bevestigd. Welkom bij het verzenden van uw technische vereisten of doosspecificaties voor het woestijnproject. Wij bieden u een complete oplossing, inclusief verificatie van het beschermingsniveau, materiaalselectie die bestand is tegen hoge temperaturen en een snelle monsterplanning, zodat u met succes bestellingen in het Midden-Oosten kunt veiligstellen.
