Onweersseizoen buitenverdeelkast hoe bliksembeveiliging? Analyse van het ontwerp van een geaarde koperen staaf en overspanningsbeveiliging van een roestvrijstalen verdeelkast

I. Blikseminslagen splijten niet alleen het dak: waarom hebben verdeelkasten voor buiten bliksembeveiliging nodig?

Wanneer de bliksem inslaat op een gebouw of aangrenzende grond, kan de momentane stroom een ​​grootte bereiken die varieert van tientallen kiloampère tot honderden kiloampère. Deze grote stroompuls bedreigt buitenverdeelkasten via twee primaire routes:

1.Directe blikseminslag: Bliksem heeft rechtstreeks invloed op de verdeelkast of de aangesloten kabels. Hoewel de waarschijnlijkheid van dit scenario klein is, wordt de interne uitrusting van de verdeelkast, zodra het zich voordoet, vrijwel onmiddellijk volledig vernietigd.

2. Geïnduceerde blikseminslag en stroompieken: Een veel vaker voorkomend scenario doet zich voor wanneer de bliksem inslaat op een elektriciteitsleiding of communicatiekabel op afstand, waardoor een overspanning ontstaat die zich langs de geleider naar de verdeelkast voortplant; Als alternatief induceert een blikseminslag op aangrenzende aarde overspanning op de inkomende en uitgaande kabels van de verdeelkast via intense elektromagnetische pulsen. Deze "indirect overgedragen" piekspanning kan enkele duizenden volts bereiken, wat de weerstandsspanning van conventionele elektronische componenten ruimschoots overschrijdt, waardoor printplaten kapot gaan en voedingsmodules onmiddellijk doorbranden.

In toepassingsscenario's, waaronder verdeelkasten voor buitenbeveiligingsbewaking, verdeelkasten voor laadstations en verdeelkasten voor communicatiebasisstations, heeft de interne apparatuur een hoge activawaarde en strenge eisen voor continue stroomvoorziening. Daarom is bliksembeveiliging geen optionele hulpfunctie, maar een verplichte ontwerpvereiste.

II.Het aardingssysteem van roestvrijstalen verdeelkast - de basis van bliksembeveiliging

De RVS verdeelkast doet dienst alskritische schakel in bliksembeveiligings- en aardingssystemen, met zijn kern componenten als volgt gedetailleerd:

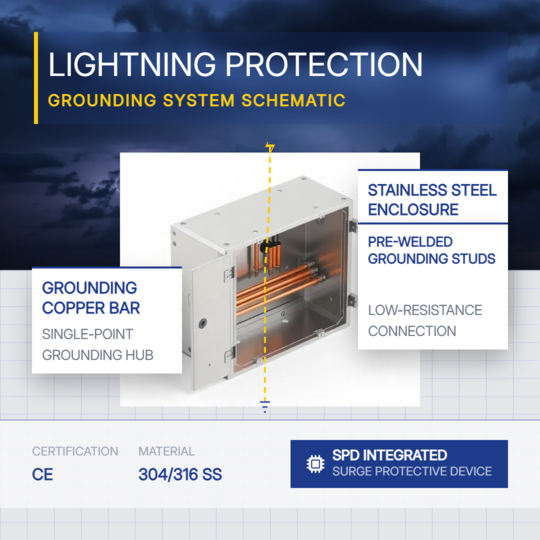

1. Aarding van koperen staaf: de convergentieverbinding voor alle beschermende aarddraden

De geaarde koperen staaf is gemonteerd in de verdeelkast is de kern van het complete aardingssysteem van de kast. De speciale aardingsdraad van de bliksemafleider, de aardingsdraad van de kastbehuizing en de beschermende aarddraden van alle aangesloten apparatuur ze komen allemaal samen op dit kruispunt, voordat ze worden aangesloten op het aardingsnetwerk via de hoofdaarddraad. Deze koperen staaf is vervaardigd uit messing, dat biedt uitstekende elektrische geleidbaarheid en corrosieweerstand. Vergeleken met gegalvaniseerde ijzeren staven, messing staven corroderen niet na langdurig gebruik, en hun contactweerstand blijft stabiel zonder in de loop van de tijd toe te nemen.

De belangrijkste functionele waarde van de aarding koperen staaf in bliksembeveiligingssystemen is uitgelijnd met de "single-point grounding"-principe: alle apparatuur beschermende aardingen convergeren op dezelfde locatie, wat secundaire schade aan apparatuur voorkomt veroorzaakt door potentiaalverschillen veroorzaakt door meerdere verspreide aardingspunten. Tijdens de onmiddellijke ontlading van bliksemstroom, een kortstondig hoogtepunt Er ontstaat een potentiaal op de geaarde koperen staaf. Als de behuizingen en signaalaardingen van alle aangesloten apparatuur zijn elektrisch equipotentiaal verbonden met deze koperen staaf, zal er geen gevaarlijk potentiaalverschil ontstaan tussen verschillende apparaten.

2. Roestvrij stalen behuizing: een inherent equipotentiaal lichaam

De kast van roestvrij staal 304 is elektrisch geleidend als een geïntegreerde structuur. Zodra de doosbehuizing betrouwbaar is verbonden met de geaarde koperen staaf, vormt de hele doos een equipotentiaal lichaam met een kooi-effect van Faraday. Zelfs als het externe elektromagnetische veld verandert drastisch, de elektromagnetische omgeving in de doos blijft bestaan relatief stabiel. De doosomhulling biedt ook een zekere mate van afscherming en demping voor interne elektromagnetische pulsen. Ondertussen is de De equipotentiaal verbonden kast zorgt ervoor dat het bedienend personeel dit niet doet gevaar voor elektrische schokken lopen [in het geval van een fout in de systeemisolatie].

III. Inspectie vóór een regenbui -Drie zaken met betrekking tot het bliksembeveiligingssysteem van de buitendistributie dozen

Voor buitenverdeelkasten al geplaatst in gebruik wordt genomen, wordt het gebruik van bedienings- en onderhoudspersoneel aanbevolen voer de volgende inspecties uit vóór de komst van de onweersbui risicovolle periode:

1. Visuele inspectie van aarding aansluitingen:

Controleer of alle klemmen op de geaarde koperen staaf aanwezig zijn veilig bevestigd, ongeacht of de isolatielaag van de aardingsdraad is intact is en of het oppervlak van de koperen staaf ernstige oxidatie of roest vertoont. Als er enige losheid wordt gedetecteerd, draai deze dan onmiddellijk vast; als er sprake is van corrosie gevonden, vervang dan onmiddellijk het betreffende onderdeel.

2. Aardingsweerstand meting:

 Gebruik een gespecialiseerde aardingsweerstandstester om de weerstand te meten aardingsweerstand van de hoofdaardelektrode van de verdeelkast. Als de gemeten waarde hoger is dan 10 ohm, inspecteer dan de aardelektrode corrosie, breuk of controleer of de omliggende grond te droog is. Voeg extra aardelektroden toe of breng een weerstandsverminderend middel aan zoals nodig.

3.SPD-statusinspectie:

Meest SPD's zijn uitgerust met een statusindicatievenster, waarbij groen normaal aangeeft werking en rood geeft aan dat er een storing is die vervangen moet worden. De SPD's zullen dat geleidelijk doen verslechteren na het absorberen van meerdere pieken. Wanneer het statusvenster rood wordt, wordt het geeft aan dat de interne varistor defect is en moet worden vervangen in a tijdige wijze; anders zal de bliksembeveiligingsfunctie niet werken normaal functioneren.

IV:OUYUE Electrical zorgt voor een snelle aanpassing van regendichte verdeelkasten voor buiten

Een betrouwbare bliksembeveiligingsoplossing voor buitenverdeelkasten is afkomstig van een gestandaardiseerd structureel niveau ontwerp van de behuizing, inclusief de equipotentiaalaansluiting van de aardingskoperen staaf aan de roestvrijstalen behuizing, evenals aan het pad van de vooraf geïnstalleerde aardingsschroeven tot de SPD-montagebasis. Ouyue De RVS verdeelkasten van Electric zijn voorzien van een gestructureerde aardingssysteem af fabriek, dat een gestandaardiseerde en betrouwbare basis biedt platform voor bliksembeveiligingsconstructie, dagelijkse bediening en onderhoud voor eindgebruikers.

 Na bevestiging van producttekeningen, eindproducten kunnen binnen 7 kalenderdagen ter distributie worden aangeleverd. Of u nu een standaardconfiguratie nodig heeft of een bliksem op maat beschermingsoplossing, geef uw technische specificaties door, dan zullen wij dat doen u onmiddellijk voorzien van oplossingsaanbevelingen en een voorbeeldproductie tijdlijn.
