Kent u de kerncomponenten in de verdeelkast?

Kent u de kerncomponenten in de verdeelkast?

Open de verdeelkast, aanwezig vóór de stroomonderbreker, terminal, beveiligingsmodule en andere componenten van het elektrische systeem. Elk onderdeel vervult een duidelijke functie om gezamenlijk de veilige distributie en stabiele werking van energie te garanderen. Hieronder China Ouyue Electric waarmee u de belangrijkste componenten van de verdeelkast en het werkingsprincipe ervan kunt demonteren.

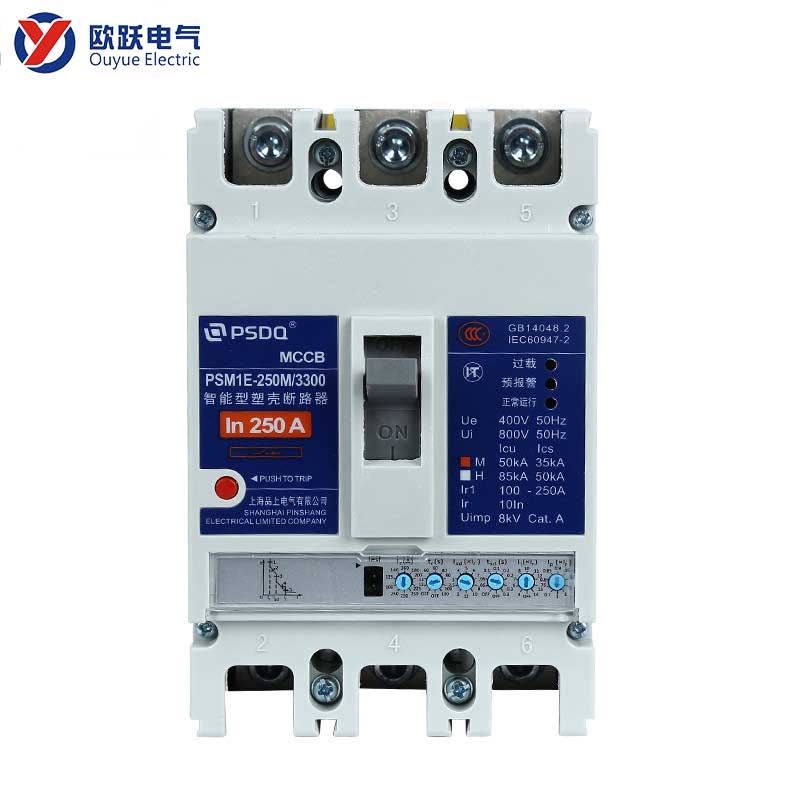

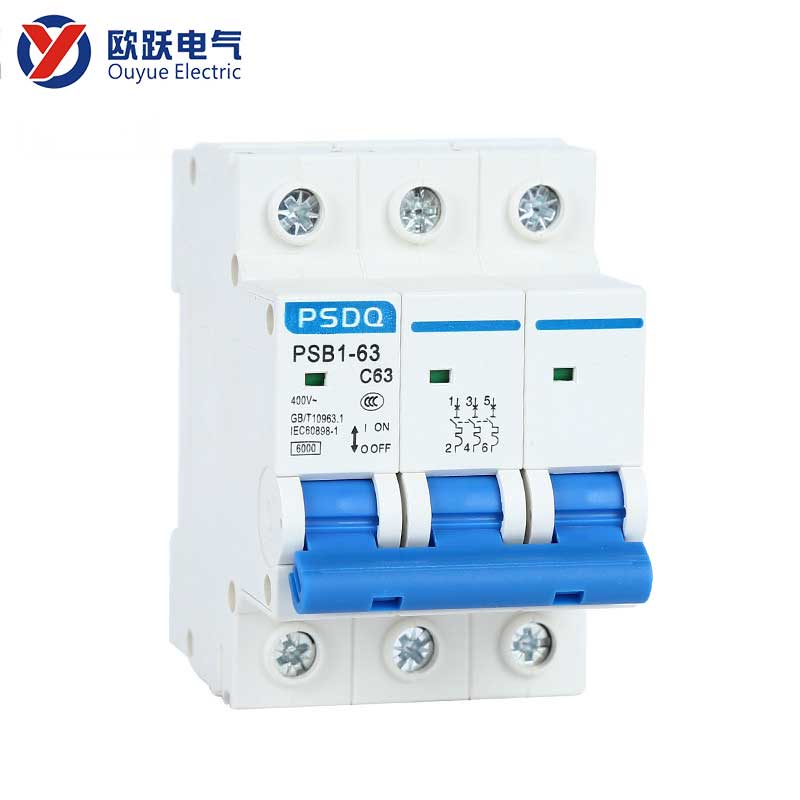

Stroomonderbreker - het kernonderdeel van circuitbeveiliging

Stroomonderbreker is het basisonderdeel van circuitbeveiliging in de verdeelkast. Zijn functie is om automatisch de stroom af te sluiten wanneer er sprake is van overbelasting of kortsluiting in het circuit, en te voorkomen dat oververhitting van het circuit schade aan apparatuur of veiligheidsongevallen veroorzaakt.

• Werkingsprincipe: wanneer de stroom door de stroomonderbreker de nominale waarde overschrijdt of er kortsluiting optreedt, activeert het interne thermisch gevoelige element of het elektromagnetische mechanisme het uitschakelapparaat, zodat de contacten worden gescheiden en zo het circuit wordt onderbroken. Na het oplossen van problemen kan de stroomonderbreker handmatig worden gereset om de stroomvoorziening te herstellen.
• Veel voorkomende typen: thermische stroomonderbreker die gebruik maakt van bimetaalplaatbuigen om uitschakeling te bereiken, geschikt voor bescherming tegen overbelasting; De magnetische stroomonderbreker vertrouwt erop dat de elektromagnetische spoel snel reageert op het moment van kortsluiting, en de responstijd is korter. Thermische magnetische stroomonderbreker combineert de twee mechanismen en houdt rekening met de responsvereisten van overbelastingsbeveiliging en kortsluitbeveiliging, die momenteel veel worden gebruikt in verdeelkasten.

In de verdeelkast komt elke stroomonderbreker overeen met een onafhankelijk circuit om de shuntcontrole van verschillende circuits, zoals verlichting, stopcontacten en speciale apparatuur, te realiseren, wat handig is voor probleemoplossing en dagelijks onderhoud.

Zekering - wegwerpoverstroombeveiligingselement

Zekeringen worden nog steeds gebruikt in sommige scenario's die een hoge reactiesnelheid van de beveiliging vereisen. Zekering is een eenmalig beveiligingsapparaat, de functie ervan is om het foutcircuit in zijn eigen smeltmodus af te sluiten.

De zekering is uitgerust met een metaalsmelt. Wanneer de stroom door de belastingslimiet overschrijdt, smelt de smelt snel, waardoor het circuit wordt losgekoppeld. Omdat het smeltproces vrijwel onmiddellijk plaatsvindt, worden zekeringen vaak gebruikt om elektronische precisieapparaten of kritische instrumenten te beschermen.

Overspanningsbeveiliging - speciale module om tijdelijke overspanning te onderdrukken

Het stroomvoorzieningssysteem van het gebouw is kwetsbaar voor blikseminslag, het starten en stoppen van grote apparatuur of fluctuaties in het elektriciteitsnet, wat kan leiden tot voorbijgaande overspanning. De rol van een overspanningsbeveiligingsapparaat (SPD) is om deze overspanning snel naar de aarde te ontladen, de poortspanning van het apparaat te beperken en zo de elektrische apparatuur aan de achterkant te beschermen.

Afhankelijk van het verschil in installatielocatie en beveiligingsniveau kan SPD worden onderverdeeld in drie hoofdcategorieën:

Type 1 bliksembeveiliging: geïnstalleerd in de hoofdinkomende lijnkast, gebruikt om directe blikseminslag of sterke overspanningen veroorzaakt door externe lijnen te beschermen.

Type 2 SPD: wordt in de verdeelkast geplaatst om de bedrijfsoverspanning te onderdrukken die wordt veroorzaakt door het starten en stoppen van hoogvermogenapparatuur in het gebouw.

Type 3 SPD: geïnstalleerd in de terminalaansluiting of aan de voorkant van de apparatuur, waardoor een goede bescherming wordt geboden voor een enkele precisieapparatuur.
