Hoe kunnen metalen verdeelkasten voor buiten betrouwbaar blijven functioneren bij hoge zomertemperaturen?

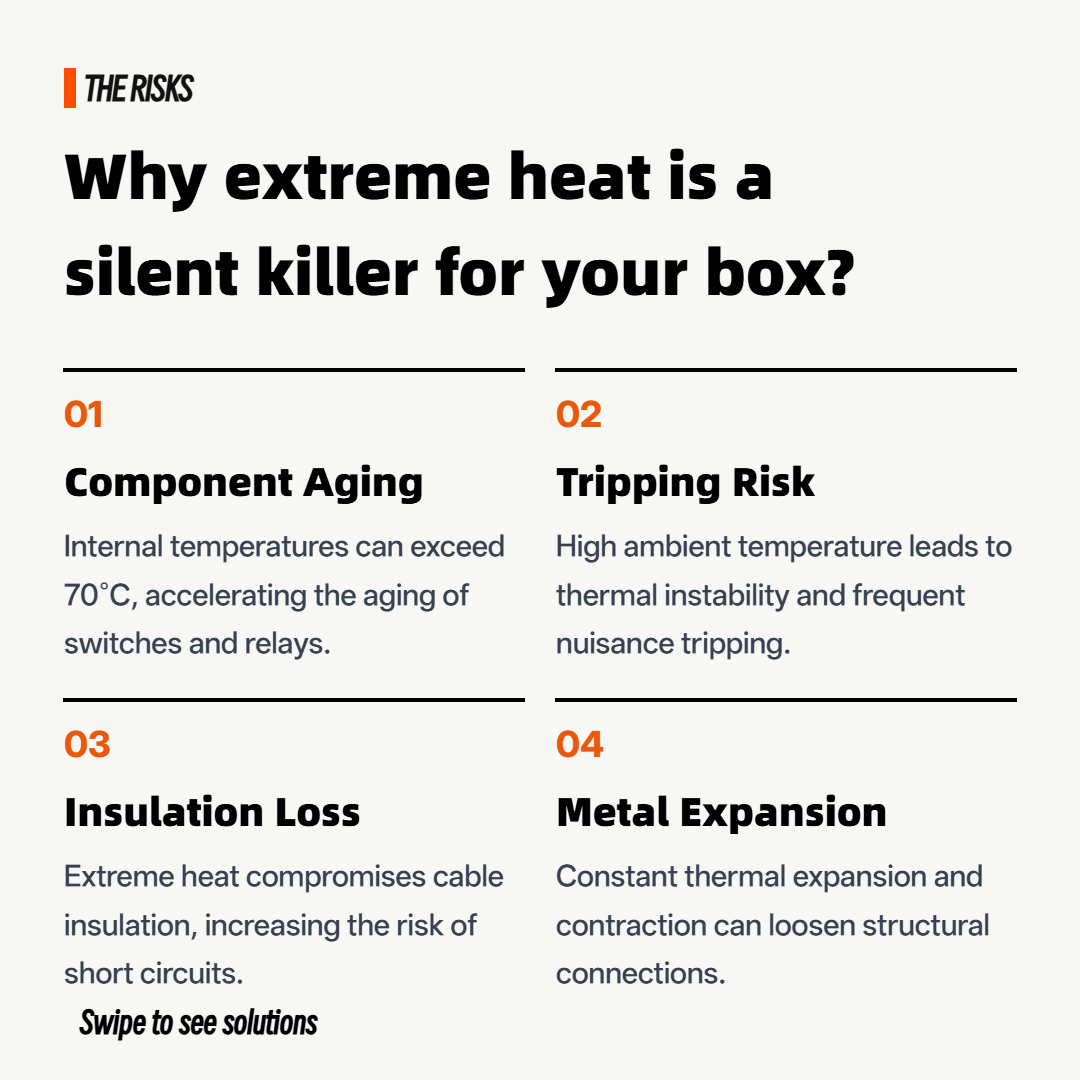

De belangrijkste gevaren van hoge temperaturen voor metalen verdeelkasten

Naarmate de zomer nadert, vormen de aanhoudend hoge temperaturen en het intense zonlicht de kans op schade aan elektrische apparatuur buitenshuis.Metalen verdeelkastenBij langdurige blootstelling aan intens zonlicht kan de interne temperatuur de omgevingstemperatuur ver overschrijden, waardoor stroomonderbrekers defect kunnen raken, de veroudering van elektronische componenten kan versnellen, de isolatieprestaties kunnen afnemen en zelfs tot brand kan leiden.

Hoe kunnen we dus effectief omgaan met hoge temperaturen en intens zonlicht om de veilige en betrouwbare werking van verdeelkasten in de zinderende hitte te garanderen? Dit artikel biedt professionele interpretaties vanuit het perspectief van warmtebronanalyse, oplossingen voor warmtedissipatie, constructief ontwerp en materiaalkeuze.

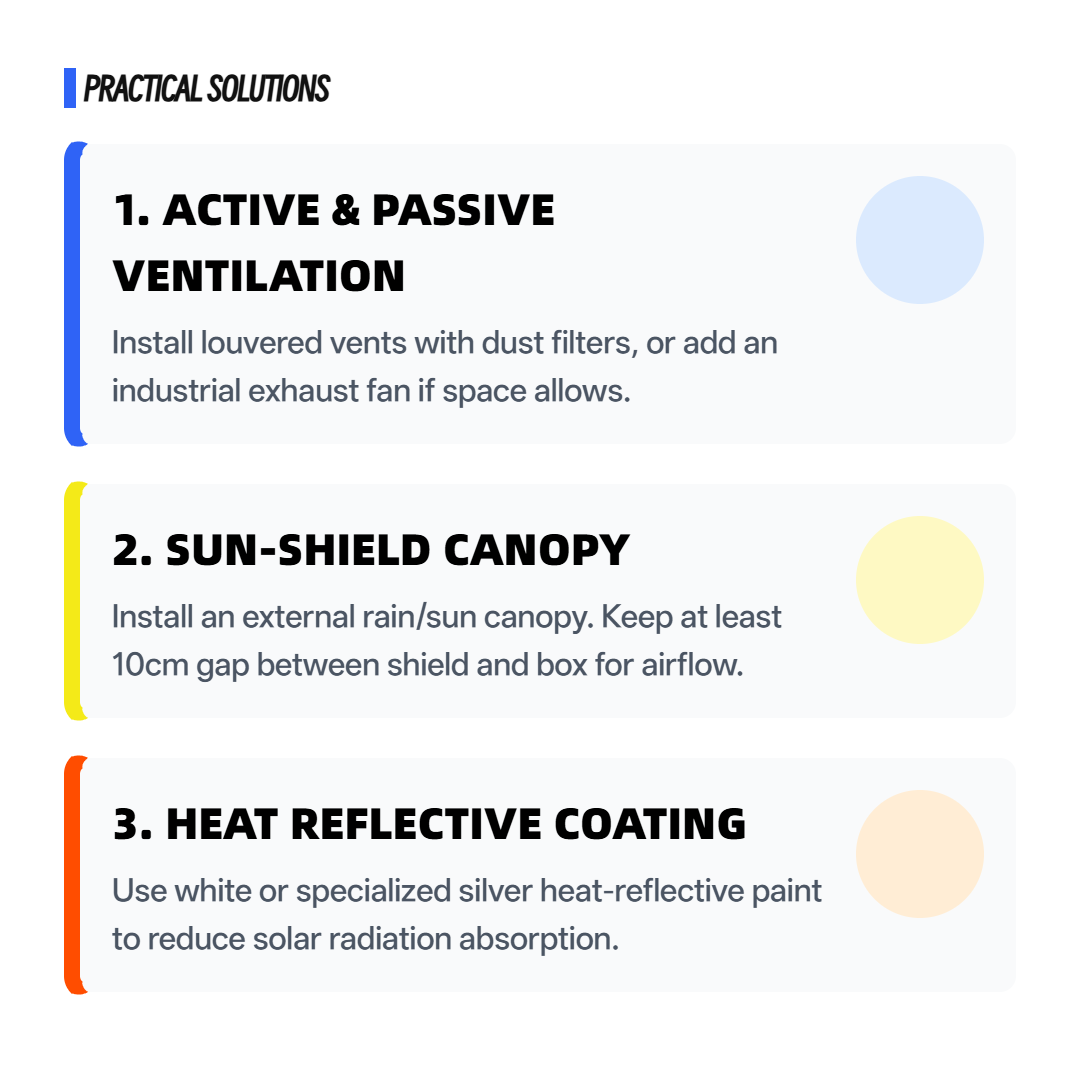

Warmteafvoeroplossing voor verdeelkasten: een combinatie van passief en actief

1. Warmteafvoer via natuurlijke convectie (passief)

• Ontwerp van ventilatieopening: luchtinlaten bevinden zich aan de onderkant van de doos en luchtuitlaten bevinden zich aan de bovenkant of aan beide zijden. De hete lucht stijgt op en vormt een ‘schoorsteeneffect’. Het wordt aanbevolen dat de oppervlakteverhouding van de luchtinlaat en -uitlaat niet minder is dan 1:1,2, en dat ze verspringend moeten worden geplaatst om te voorkomen dat er regenwater binnendringt.
• Zonwering: Alle ventilatieopeningen zijn voorzien van regendichte zonwering om de warmteafvoer en bescherming in evenwicht te brengen.
• Dubbellaagse bovenisolatie: het heeft een dubbellaagse structuur van een buitenste bovenafdekking en een binnenisolatieplaat, met een opening van 10-15 mm in het midden, die direct zonlicht en warmtegeleiding effectief kan voorkomen.

2. Geforceerde warmteafvoer (actief)

Wanneer de warmte die wordt gegenereerd door de apparatuur in de box hoog is (zoals frequentieomvormers, laadmodules, schakelende voedingen met grote capaciteit), of in gebieden met extreem hoge temperaturen in de zomer, moet actieve koeling worden toegepast.

• Axiaalstroomventilator: installeer een ventilator met een beschermend gaas aan de boven- of zijkant van de kast en combineer deze met een temperatuurregelaar (stel de opstarttemperatuur in, zoals 40 ℃) om indien nodig ventilatie te bereiken. Het aanbevolen luchtvolume is ≥100CFM en de beschermingsgraad is IP54 of hoger.
• Warmtewisselaar: Voor buitenboxen met hoge afdichtingseisen (zoals communicatiebasisstations) kunnen platen- of kernwarmtewisselaars worden gebruikt om interne warmte naar buiten over te dragen zonder dat er stof en vocht in komt.
• Industriële airconditioning: Wanneer de interne temperatuur stabiel onder de 35℃ moet worden gehouden en er behoefte is aan anticondensatie, kan een kleine kastairconditioner (met een koelvermogen van 300-2000W) worden geconfigureerd.

3. Structureel ontwerp en optimalisatie van materiaalkeuze

Kleur en coating van de doos

1. Kleurkeuze: Lichte kleuren (zoals RAL 7035 lichtgrijs, RAL 9003 signaalwit) absorberen ongeveer 30-40% minder zonnestraling dan donkere kleuren. Het wordt aanbevolen om bij langdurige blootstelling aan de zon buitenshuis voorrang te geven aan lichte kleuren.
2. Thermische isolatiecoating: Er kan worden gekozen voor een warmtedissipatiecoating met toegevoegde holle keramische microbolletjes of een isolatielaag van polyurethaanschuim (10-20 mm dik), waardoor de warmtegeleiding van het oppervlak van de doos naar de binnenkant aanzienlijk wordt verminderd.

Zonnescherm en installatiemethoden

1. Installeer een zonnescherm: Installeer een onafhankelijke aluminium plaat of plastic zonnescherm ongeveer 50-100 mm boven de bak om te voorkomen dat direct zonlicht op de bovenkant van de bak schijnt. Zorg ervoor dat de lucht tussen het zonnescherm en de bovenkant van de box circuleert.
2. Installatierichting: Wanneer de omstandigheden dit toelaten, plaatst u de verdeelkast op het noorden of noordoosten gericht om direct zonlicht in de middag te minimaliseren.
3. Verhoogde installatie: Minimaal 0,5 meter boven de grond om de invloed van oppervlaktestralingswarmte en waterophoping te voorkomen.

Interne indeling en warmtebeheer

1. Warmtebronisolatie: Plaats componenten met een hoge warmteontwikkeling (zoals transformatoren en laadmodules) dichtbij ventilatieopeningen of in aparte compartimenten.
2. Laat de kabelgoot leeg: Houd de interne ruimte vrij om te voorkomen dat ophopingen van kabels de luchtstroom belemmeren.
3. Installatie van warmteafvoerplaten: Breng thermisch vet aan op de achterkant van krachtige componenten en bevestig ze op een aluminium warmteafvoerbasisplaat om warmte naar de metalen behuizing van de doos te geleiden.

 Actuele meetgevallen en selectiesuggesties

Ouyue Electric leverde ooit buitenverdeelkasten voor een buslaadstation in een zuidelijke kuststad. Uit de gemeten gegevens in de zomer bleek dat:

• Omgevingstemperatuur: 38℃ (14.00 uur)
• Kleur doos: RAL 7035 lichtgrijs
• Structuur: dubbellaagse bovenafdekking + dubbelzijdige lamellenventilatie + ventilatieoppervlak van 80 mm²
• Interne uitrusting: 1 gegoten stroomonderbreker van 63 A, 2 overspanningsbeveiligers, 1 elektriciteitsmeter
• Uit de daadwerkelijke meetresultaten blijkt dat de hoogste temperatuur in de doos 52℃ bedraagt, wat 11℃ lager is dan die van de donkergrijze enkellaagse doos. Alle apparatuur werkt normaal zonder enig thermisch uitschakelverschijnsel.

Selectie suggestie

Voor algemene buitenverdeelkasten: Er wordt bij voorkeur gebruik gemaakt van lichtgekleurd spuitwerk en natuurlijke convectie aan beide zijden, wat geen extra kosten met zich meebrengt.

In de zuidelijke regio's met hoge temperaturen en vochtigheid in de zomer: het wordt aanbevolen om temperatuurgeregelde ventilatoren met axiale stroming toe te voegen of dubbellaagse plafonds te kiezen.

Voor warmtegenererende scenario's met hoge dichtheid, zoals het matchen van laadpalen en frequentieconversiekasten: Configureer warmtewisselaars of kastairconditioners en bereken tegelijkertijd de vereisten voor warmteopwekking en warmtedissipatie.

Belangrijkste punten van dagelijks onderhoud

1. Controleer maandelijks of de ventilatieopeningen verstopt zijn door stof of spinnenwebben en maak de insectenwerende netten schoon.
2. Test elk kwartaal of de temperatuurschakelaar en de ventilator normaal werken.
3. Controleer de verouderingstoestand van de afdichtstrip en vervang de geharde rubberen strip tijdig.
