De nieuwe XL-21 stroomverdeelkast van Ouyue Electric is gelanceerd en de eerste batch is bestemd voor Zuid-Korea

I. Gesplitste boven- en onderstructuur

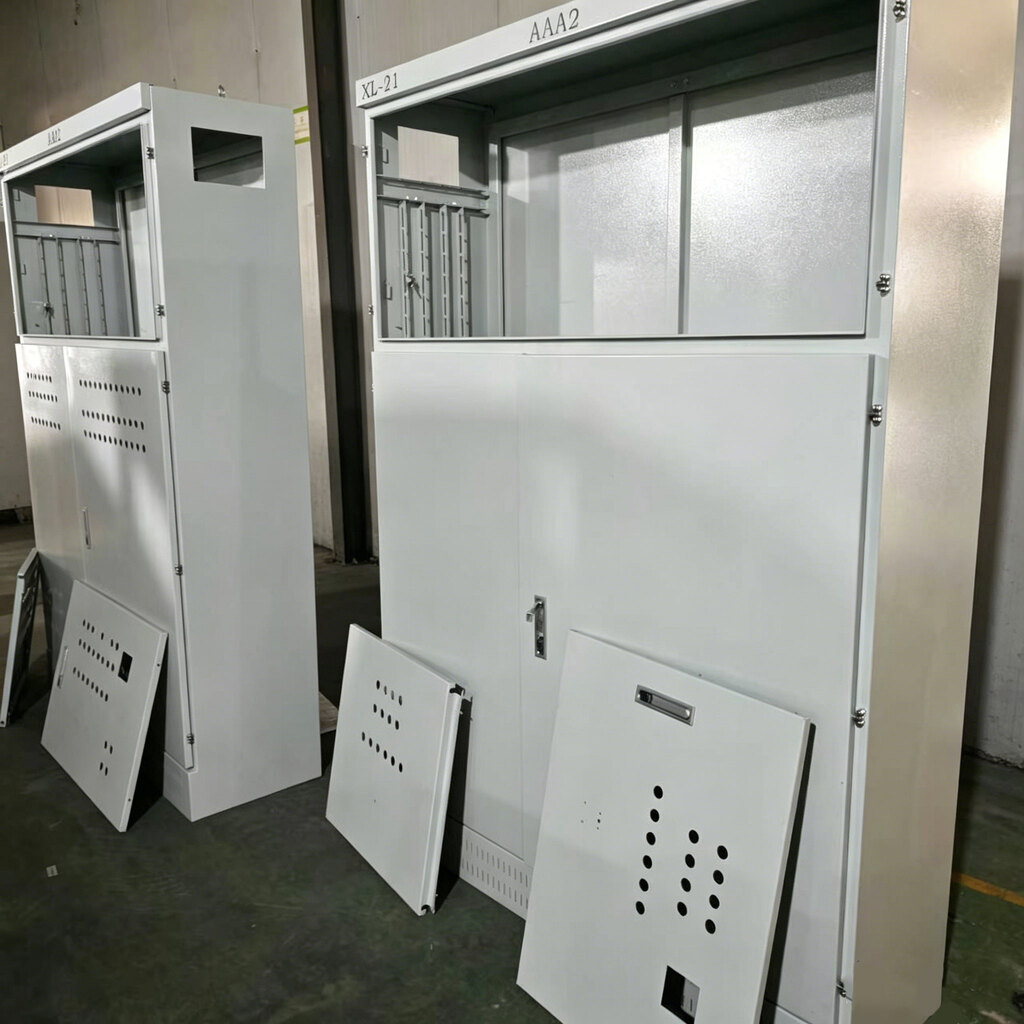

De eerste echte foto toont het algehele uiterlijk van de XL-21 stroomverdeelkast. De kast heeft een gesplitst boven- en onderstructuurontwerp, waarbij de functionele gebieden duidelijk in twee onafhankelijke ruimtes worden verdeeld, boven en onder.

Bovenste gedeelte: Instrumentobservatievenster

Aan de bovenkant van de kast is een transparante raaminbouwpositie gereserveerd voor het plaatsen van ampèremeters, voltmeters, indicatielampjes, omschakelaars en andere meet- en displaycomponenten. Bedienings- en onderhoudspersoneel hoeft de kastdeur niet te openen. Ze kunnen via het venster in realtime elektrische parameters lezen en de bedrijfsstatus bepalen, wat de efficiëntie bij de dagelijkse inspectie en foutdetectie aanzienlijk verbetert. De bovenkant van de kast is gereserveerd voor identificatieposities, die kunnen worden geplakt met circuitnummers, naamplaatjes van apparatuur of veiligheidswaarschuwingslabels volgens de eisen van de klant.

Onderste deel: Bedieningscompartiment hoofdschakelaar

Het hoofdschakelaarbedieningscompartiment aan de onderkant van de kast is uitgerust met een onafhankelijk deurslot. Het oppervlak van de kastdeur is uitgerust met meerdere sets ronde gaten voor warmteafvoer, die convectieluchtkanalen aan de voor- en achterkant vormen met de achterplaat voor warmteafvoer van dezelfde specificatie aan de achterkant van de kast. Terwijl ventilatie en warmteafvoer worden gewaarborgd, wordt de diameter van de ronde gaten gecontroleerd op het evenwichtspunt tussen stofpreventie en warmteafvoer, waardoor het binnendringen van stof wordt verminderd. De magazijndeur is uitgerust met een speciaal mechanisch slot om te voorkomen dat onbevoegd personeel de deur verkeerd bedient en voldoet aan de vereisten voor elektrisch veiligheidsbeheer van industriële locaties.

II. Intern verstelbaar installatiesysteem: Eén kastset is compatibel met meerdere stroomverdelingsschema's

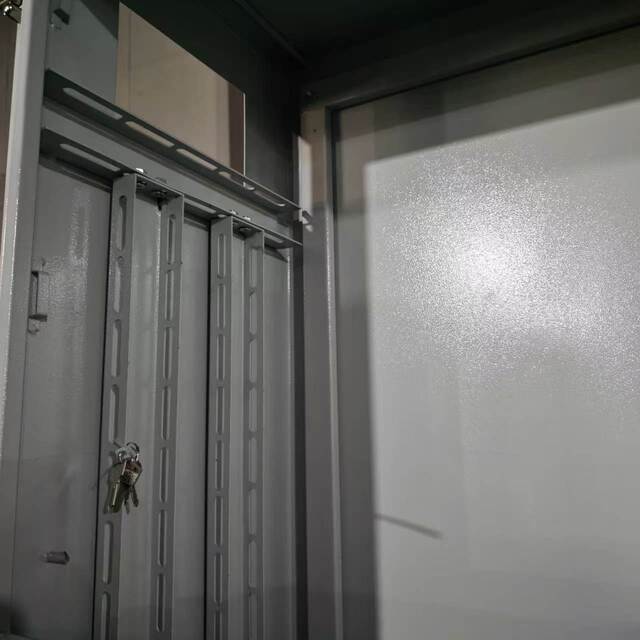

De tweede echte foto concentreert zich op de interne structurele details van de XL-21 stroomverdeelkast, en toont het belangrijkste ontwerpkenmerk van dit product: het volledig aanpasbare installatiesysteem.

Installeer vooraf meerdere sets verstelbare installatiekolommen

Het interieur van de kast is vooraf geïnstalleerd met meerdere installatiekolommen in de lengterichting, elk met lange gaten. De montagegeleiderails en montageplaten kunnen langs de kolommen vrij in hoogte op en neer worden versteld. Dit betekent dat dezelfde kast flexibel kan worden aangepast aan verschillende specificaties van gegoten stroomonderbrekers, AC-schakelaars, thermische relais en koperen rails volgens het daadwerkelijke stroomdistributieplan. Of het nu gaat om een ​​hoofdschakelaar van 200 A of 630 A, en of het nu gaat om een ​​configuratie met meerdere lussen of een configuratie met enkele lussen, de installatieposities kunnen naar wens worden ingericht zonder dat de kast hoeft te worden vervangen.

De compartimenten van het magazijn zijn onafhankelijk en de sterke en zwakke elektriciteit zijn gescheiden

Het instrumentengedeelte en het hoofdschakelaarcompartiment zijn gescheiden door metalen scheidingswanden om gescheiden bedrading voor sterke en zwakke elektriciteit te realiseren. Dit ontwerp heeft twee belangrijke betekenissen: ten eerste wordt de elektromagnetische interferentie die wordt gegenereerd door de grote stroom in het hoofdcircuit geïsoleerd in het onderste compartiment en heeft geen invloed op de meetnauwkeurigheid van de instrumenten en signaallijnen in het bovenste compartiment. Ten tweede moet u bij het inspecteren van de hoofdschakelaar het bovenste circuit van het instrument geïsoleerd houden om het risico van onbedoelde aanraking te verminderen. De scheidingsplaat heeft gaten voor de draadgeleiding gereserveerd en er zijn rubberen beschermende openingen aangebracht op de kabeldoorgangspunten om te voorkomen dat de isolatielaag wordt doorgesneden.

III. Koudgewalste staalplaat + elektrostatische poedercoating: biedt langdurige bescherming voor de stroomverdeling binnenshuis

De XL-21 stroomverdeelkast is gemaakt van hoogwaardig koudgewalst staal, gevormd door geïntegreerd lasersnijden en CNC-buigen, waarbij de hoeken zijn gemonteerd met behulp van boutverbindingen. Vergeleken met volledig gelaste constructies garandeert de vastgeschroefde constructie de structurele integriteit en biedt tegelijkertijd meer gemak bij demontage, onderhoud en vervanging of upgrade van interne componenten.

Het kastoppervlak is behandeld met een elektrostatische poedercoating, met een matte grijswitte afwerking. Vergeleken met traditioneel verfspuiten biedt elektrostatische poedercoating een sterkere hechting en superieure weerstand tegen schokken en corrosie. In industriële binnenomgevingen, zoals werkplaatsen, fabrieken en onderstations, blijft het bij langdurig gebruik duurzaam zonder af te brokkelen of te roesten. De matte grijswitte coating zorgt voor een strakke, moderne esthetiek die een aanvulling vormt op het gestandaardiseerde ontwerp van distributieruimtes in verschillende industriële omgevingen.

Elke kast is standaard uitgerust met een achterpaneel met ventilatiegaten, uitgelijnd met de ronde ventilatiegaten op de deur om een ​​natuurlijk luchtconvectiekanaal te creëren. De deur is voorzien van een speciaal mechanisch slot en de sleutels worden centraal beheerd om ervoor te zorgen dat alleen geautoriseerde elektriciens toegang hebben tot het hoofdschakelaarcompartiment, waardoor onbevoegde toegang wordt voorkomen.

IV. Export naar Zuid-Korea: compatibel met overzeese normen voor industriële stroomdistributie

Deze serie XL-21 stroomverdeelkasten is op maat gemaakt voor een Koreaanse klant, waarbij het spanningsniveau is aangepast, de railspecificatie is geselecteerd en de kastafmetingen zijn aangepast aan de technische vereisten van de klant. De Zuid-Koreaanse markt voor industriële energiedistributie stelt twee belangrijke eisen aan apparatuur: ten eerste, gestandaardiseerde isolatie van hoogspannings- en laagspanningszones; ten tweede, compatibiliteit bij interne kastinstallaties; productielijnen in de fabriek vereisen vaak aanpassingen aan de configuraties van stroomcircuits op basis van veranderende productietaken, en een verstelbaar montagesysteem voldoet precies aan deze flexibele eis.

Van China tot Zuid-Korea is de zeevrachtroute kort en verloopt de douaneafhandeling zeer efficiënt. Ouyue Electric levert standaard exportverpakkingen op maat voor de Koreaanse markt: gegaste houten kratten met op maat gemaakte bubbelfolie-dempende voeringen en aparte compartimenten voor kasten en accessoires om de productveiligheid tijdens zowel de zeevaart als het binnenlandvervoer te garanderen.

V. Pas uw stroomdistributieoplossing aan vanaf XL-21

DeXL-21 stroomverdeelkastis het nieuwste wapenfeit van Ouyue Electric op het gebied van industriële stroomdistributie. Van het verstelbare installatiesysteem tot de gesplitste magazijnstructuur, van het koudgewalste poedercoatingproces van plaatstaal tot het gemak van de montage en het onderhoud van bouten: elk ontwerp is gericht op de daadwerkelijke gebruiksscenario's.

Het duurt slechts 7 dagen om het eindproduct te produceren nadat de producttekeningen zijn bevestigd. Of u nu een standaardconfiguratie nodig heeft of een diepgaande aanpassing volgens projecttekeningen, wij heten u van harte welkom om uw technische vereisten door te geven. Wij zullen u voorzien van oplossingssuggesties en monsterplanning.
