Hoe kunnen de normen voor stroomdistributie voor bouwplaatsen standhouden nu de mondiale infrastructuur steeds verder opwarmt? Ouyue Electric heeft een roestvrijstalen buitendeurbox met dubbele deur links en rechts met hoge bescherming gelanceerd

I. Waarom moet de verdeelkast op bouwplaatsen oranje zijn?

Op bouwplaatsen is de opvallende oranje kleur niet alleen bedoeld voor een goede uitstraling: het is een veiligheidssignaal. Veiligheidsnormen voor bouwplaatsen in verschillende landen vereisen over het algemeen dat tijdelijke stroomdistributieapparatuur zeer herkenbare waarschuwingskleuren gebruikt, waardoor operators en mechanische bestuurders in complexe omgevingen in één oogopslag de locatie van de stroombron kunnen identificeren, terwijl ze ook niet-professionals waarschuwen om weg te blijven.

DitRoestvrijstalen buitenbox met dubbele deur, links en rechts, met linker- en rechterdeurenspeciaal ontworpen voor bouwplaatsen is bedekt met oranje industriële buitenverf en heeft drie praktische functies: ten eerste heeft het een hoge herkenbaarheid en voldoet het aan de kleurnormen voor veiligheidswaarschuwingen op bouwplaatsen; Ten tweede is de polyester poedercoating van buitenkwaliteit bestand tegen ultraviolette veroudering en vervaagt of verpoedert niet na langdurige blootstelling aan zonlicht. Ten derde is het basismateriaal gemaakt van 304 roestvrij staal.

Zelfs als de coating per ongeluk wordt bekrast tijdens stoten op de bouwplaats, zal het basismateriaal zelf niet roesten. Dit is een voordeel waar traditionele ijzeren gepoedercoate dozen niet aan kunnen tippen.

II. Horizontale dubbele deurstructuur: Ontworpen voor frequente bedrading en onderhoud op bouwplaatsen

In tegenstelling tot traditionele verticale verdeelkasten, heeft deze roestvrijstalen buitenkast met dubbele deur, links en rechts, met linker- en rechterdeuren een vierkante, horizontale doosstructuur. Hij is uitgerust met een regendichte, schuine bovenkant aan de bovenkant, die effectief kan voorkomen dat regenwater zich ophoopt aan de bovenkant en in de binnenkant van de box sijpelt. De schuine bovenkant en het hoofdgedeelte van de doos zijn gemaakt van dezelfde roestvrijstalen plaat, die door CNC-buigen uit één stuk is gevormd zonder lasnaden, waardoor het risico op lekkage aan de bovenkant structureel wordt geëlimineerd.

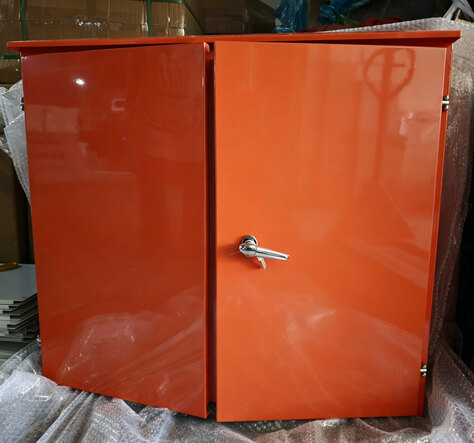

De behuizing heeft een ontwerp met dubbele deuren, waarbij de linker- en rechterdeur onafhankelijk van elkaar kunnen worden geopend. Hierdoor kunnen elektriciens bij bedrading of onderhoud alleen de deur aan de bedieningszijde openen, terwijl de andere zijde gesloten blijft om het binnendringen van stof en vocht te minimaliseren. De configuratie met dubbele deur biedt ook meer werkruimte, waardoor deze vooral geschikt is voor bouwprojecten die frequente aanpassingen aan de circuitconfiguraties vereisen.

De hoofddeur aan de rechterkant is uitgerust met een verchroomd handgreepslot voor veilige vergrendeling, waardoor onbevoegde toegang of onjuiste verbindingen worden voorkomen. Langs de deurrand is een doorlopende waterdichte afdichtingsstrip ingebed, gemaakt van EPDM-schuimmateriaal met gesloten cellen dat een stabiele elasticiteit behoudt gedurende lange perioden bij temperaturen van -40°C tot 120°C, waardoor betrouwbare prestaties worden gegarandeerd, zelfs in zware bouwomgevingen die worden blootgesteld aan zon, regen en extreme temperatuurschommelingen, waardoor een algemene IP65-beschermingsgraad wordt bereikt. Het deurscharnier maakt gebruik van roestvrijstalen scharnieren, waardoor het soepel openen en sluiten mogelijk is en tegelijkertijd bestand is tegen roest. Aan de onderkant van de behuizing zijn vooraf meerdere ronde kabelingangs-/uitgangsgaten geïnstalleerd, elk voorzien van rubberen doorvoertules om de kabelisolatie te beschermen tegen insnijdingen door metalen randen, terwijl ze ook effectieve stof- en waterbestendigheid bieden.

III. Interne configuratiedetails: Een elektrische verdeelkast voor secundaire distributie die voldoet aan de veiligheidsnormen

Wanneer de dubbele deuren worden geopend, wordt de elektrische configuratie in de roestvrijstalen buitendeurbox links en rechts volledig weergegeven. Alle componentselecties en bedradingsmethoden voldoen aan de veiligheidsvoorschriften voor tijdelijk elektriciteitsverbruik op bouwplaatsen.

Hoofdcircuit: 400A hoofdschakelaar, zichtbare breekpunten zorgen voor uitschakelveiligheid

Aan het linker inkomende lijnuiteinde is als hoofdschakelaar een doorzichtige, in plastic omhulde stroomonderbreker geïnstalleerd, met een nominale stroom van 400 A en dubbele beveiligingsfuncties tegen overbelasting en kortsluiting. Het transparante schaalontwerp maakt een direct zicht op de openings- en sluitingsstatus van de interne contacten mogelijk, waardoor een "zichtbaar breekpunt" wordt bereikt - vóór onderhoud kunnen elektriciens visueel bevestigen dat het hoofdcircuit volledig is losgekoppeld zonder afhankelijk te zijn van indicatielampjes voor hun oordeel.

De gele, groene en rode driefasige draden, de blauwe neutrale draad en de geelgroene tweekleurige aardedraad zijn allemaal onder de hoofdschakelaar aangesloten. Ze onderscheiden zich allemaal door de nationale standaardkleuren en de bedrading is netjes en gestandaardiseerd. De kabels zijn georganiseerd en door kabelgoten geleid om kruislings kruisen en wanorde te voorkomen, waardoor het risico op kortsluiting als gevolg van lijnwrijving wordt verminderd.

Aftakkingsbeveiliging: stroomonderbreker boven, aardlekschakelaar (RCD) onder: elke machine heeft zijn eigen schakelaar en aardlekschakelaar.

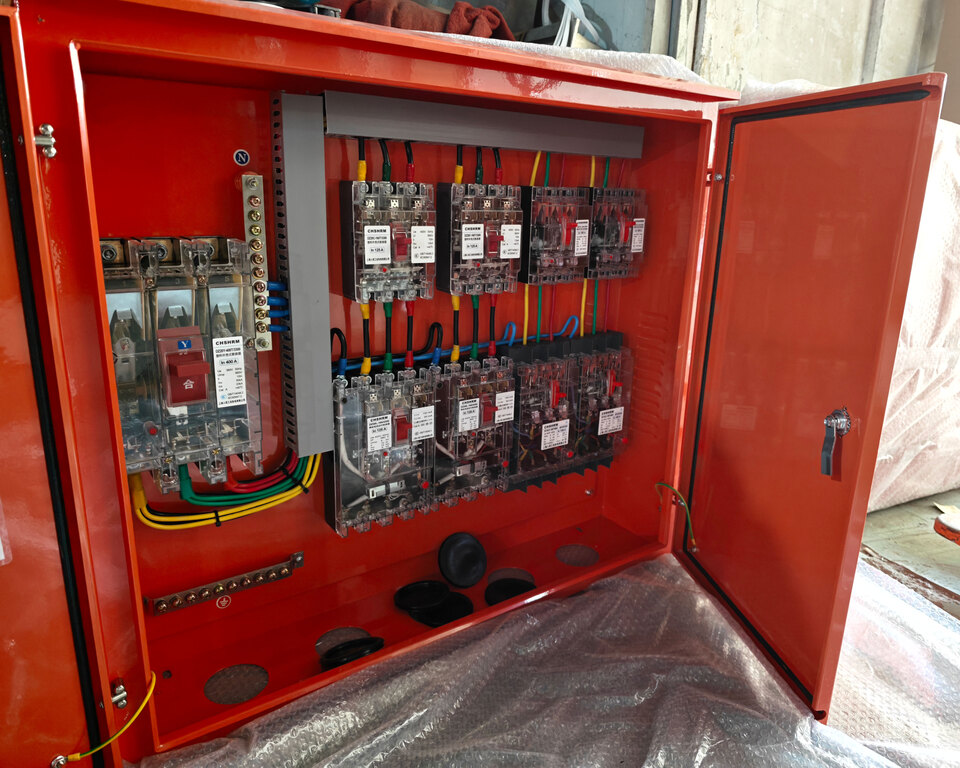

Rechts van de hoofdschakelaar is het circuit verdeeld in twee rijen: de bovenste rij bestaat uit stroomonderbrekers, terwijl de onderste rij stroomonderbrekers bevat met ingebouwde aardlekbeveiliging (RCD's), waardoor de standaardconfiguratie van "één machine, één schakelaar, één aardlekschakelaar" wordt bereikt. Elk bouwapparaat is onafhankelijk verbonden met een speciale stroomonderbreker en aardlekschakelaar. Als een apparaat lekstroom of overbelasting ondervindt, wordt alleen dat specifieke circuit uitgeschakeld, waardoor andere apparaten onaangetast blijven.

De aftakschakelaar heeft doorgaans een nominaal vermogen van 125 A, waardoor deze kan worden aangepast aan bouwapparatuur met verschillende vermogensniveaus – van klein elektrisch gereedschap tot krachtige lasapparaten en torenkraanvoeding – waardoor een flexibele configuratie mogelijk is. Alle stroomonderbrekers zijn voorzien van transparante behuizingen, waardoor visuele inspectie van de contactstatus van elk circuit via het doorzichtige paneel mogelijk is zonder dat de stroom moet worden uitgeschakeld of de behuizing hoeft te worden geopend tijdens routine-inspecties.

Aardingssysteem: onafhankelijke neutrale balk en aardingsbalk, TN-S driefasig vijfdraadssysteem

De kast is uitgerust met onafhankelijke neutrale draadstaven (N-staven) en aardingsstaven (PE-staven), die respectievelijk worden gebruikt voor gecentraliseerde bedrading van de neutrale draad en de beschermende aarddraad. Dit ontwerp zorgt voor een betrouwbare aardingsbescherming en voldoet aan de TN-S driefasige vijfdraads stroomverbruiknorm - in het hele systeem zijn de beschermende neutrale draad (PE) en de werkende neutrale draad (N) strikt gescheiden, en de behuizing van de apparatuur bevindt zich altijd in een veilig geaarde staat.

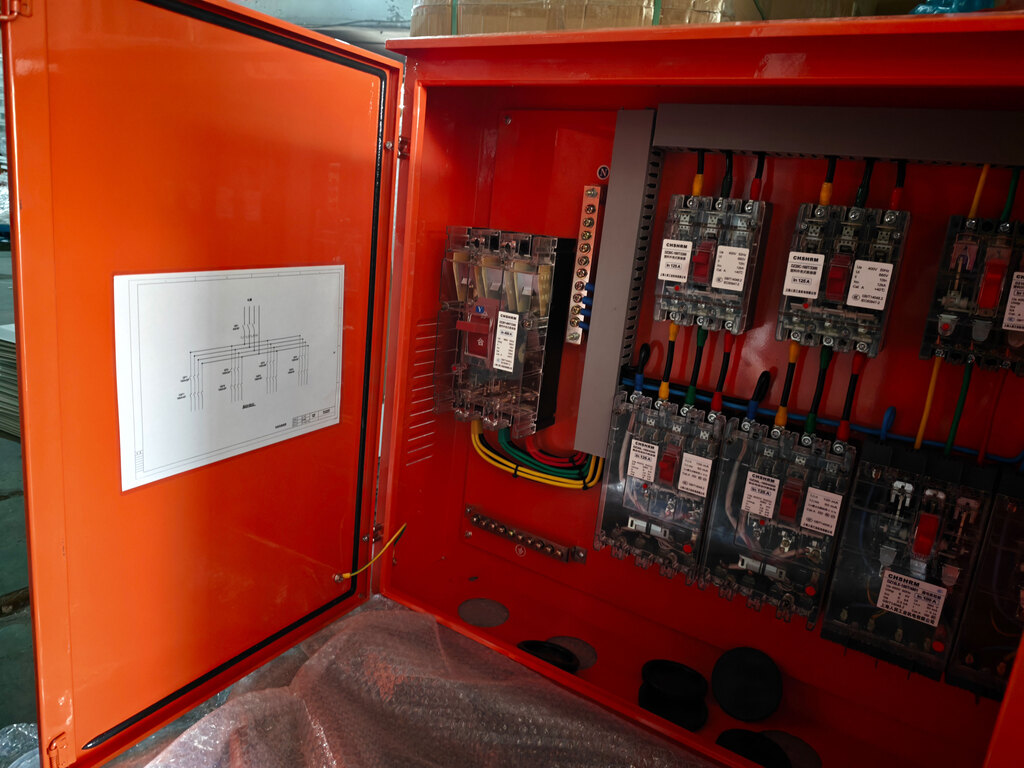

De binnenkant van de kastdeur is beplakt met een duidelijk schematisch diagram van het elektrische systeem, dat de circuitrichting en de schakelaarconfiguratie markeert, wat handig is voor elektriciens om snel fouten te identificeren en het ook mogelijk maakt dat verschillende teams snel de systeemstructuur begrijpen wanneer ze afwisselend werken.

Warmteafvoerontwerp: de warmteafvoergaten op de zijplaten verminderen de stijging van de bedrijfstemperatuur

De zijpanelen van de box zijn ontworpen met meerdere sets gaten voor warmteafvoer, die natuurlijke luchtconvectiekanalen vormen. Dit kan de interne warmte tijdens continu gebruik van de apparatuur metaboliseren en de bedrijfstemperatuur van de componenten verlagen. De binnenkant van de warmteafvoergaten is voorzien van insectenwerende netten om te voorkomen dat insecten binnendringen en kortsluiting veroorzaken, terwijl ook wordt voorkomen dat er een grote hoeveelheid bouwstof naar binnen stroomt.

IV. Met de versnelling van de mondiale infrastructuuraanleg versnelt ook de marktontwikkeling van verdeelkasten op bouwplaatsen

De lancering van deze roestvrijstalen dubbele deurbox, links en rechts, valt samen met een nieuwe fase van versnelde mondiale infrastructuurontwikkeling. Beleid en investeringen in meerdere grote economieën zorgen voor een aanhoudende groei van de vraag naar stroomdistributieapparatuur op bouwplaatsen:

Verenigde Staten:Op grond van de in 2021 ondertekende Infrastructure Investment and Jobs Act zijn de VS van plan om over een periode van acht jaar 1,2 biljoen dollar te investeren in gebieden als wegen, bruggen, openbaar vervoer, spoorwegen, luchthavens, havens, elektriciteitsnetwerken en breedband. Dit grootschalige infrastructuurinitiatief betekent een aanzienlijke vraag naar tijdelijke elektriciteit op bouwplaatsen, waardoor conforme verdeelkasten op locatie een noodzaak zijn voordat een project begint.

Midden-Oosten:Superprojecten zoals de toekomstige NEOM-stad van Saoedi-Arabië, de ontwikkeling van het toerisme in de Rode Zee en de stedelijke expansie in Dubai blijven vooruitgang boeken. Bouwplaatsen in de hele regio worden vaak geconfronteerd met extreme milieu-uitdagingen, waaronder hoge temperaturen, zandstormen en intense ultraviolette straling, die hogere eisen stellen aan de beschermingsgraad van elektrische behuizingen, weersbestendigheid en veilige vergrendelingsmechanismen.

Zuidoost-Azië:Landen als Vietnam, Indonesië en de Filippijnen versnellen hun industrialisatie- en verstedelijkingsprocessen, waarbij infrastructuurprojecten, waaronder industrieparken, havens en snelwegen, in grote aantallen worden gelanceerd. De stroomdistributieapparatuur op bouwplaatsen in deze markten ondergaat een upgrade van lage normen naar internationale normen, waardoor de vraag naar hoogbeveiligde, conforme verdeelkasten aanzienlijk toeneemt.

Europa:Het EU-infrastructuurinitiatief "Global Gateway" en de connectiviteitsprojecten met niet-EU-landen blijven vooruitgang boeken, terwijl de verwachtingen voor de wederopbouw van Oekraïne de vraag naar tijdelijke stroomdistributieapparatuur op de Europese bouwmarkt verder stimuleren. CE-certificering en IP65-beschermingsgraad zijn fundamentele vereisten voor deelname aan Europese bouwprojecten. De roestvrijstalen buitenbox met dubbele deur links en rechts van Ouyue Electric heeft al de CE-certificering verkregen en de IP65-test doorstaan, waardoor het een pioniersvoordeel heeft op het gebied van naleving.

Volgens industriële onderzoeksinstellingen zullen de mondiale uitgaven aan elektrische apparatuur in de bouwsector naar verwachting met gemiddeld 5 à 6% per jaar groeien, waarbij de marktomvang in 2028 naar verwachting ruim 80 miljard dollar zal bedragen. Als verplicht onderdeel voor nieuwbouwprojecten zal de vraag naar bouwverdeelkasten naar verwachting sneller groeien dan de totale markt voor elektrische bouwapparatuur.

V. Betreed de mondiale markt voor energiedistributie op bouwplaatsen met conforme producten

Of u nu een Chinese technische aannemer bent die betrokken is bij overzeese infrastructuurprojecten of een distributeur bent die stroomdistributieapparatuur levert aan lokale markten, Ouyue Electric kan u voorzien van roestvrijstalen buitendeuren met dubbele deuren links en rechts die voldoen aan de internationale veiligheidsnormen voor locaties, waarbij gebruik wordt gemaakt van de productiecapaciteiten en nalevingscertificeringen van onze fabriek.

Zodra de producttekeningen zijn bevestigd, kan het eindproduct binnen slechts 7 dagen worden geleverd.Stuur ons de elektrische vereisten of behuizingsspecificaties van uw project en wij zullen u een complete pakketservice bieden, inclusief elektrische configuratieoplossingen, certificeringsdocumenten en een snelle planning van prototypes.
