Wit gespoten roestvrijstalen buiten-regendichte verdeelkast massaproductie echte foto's: van het spuiten van de kastbehuizing, het uitharden van waterdichte rubberen strips tot de volledige analyse van de interne structuur

I. De bakopbouw is gespoten en wacht op de montage van het deurpaneel

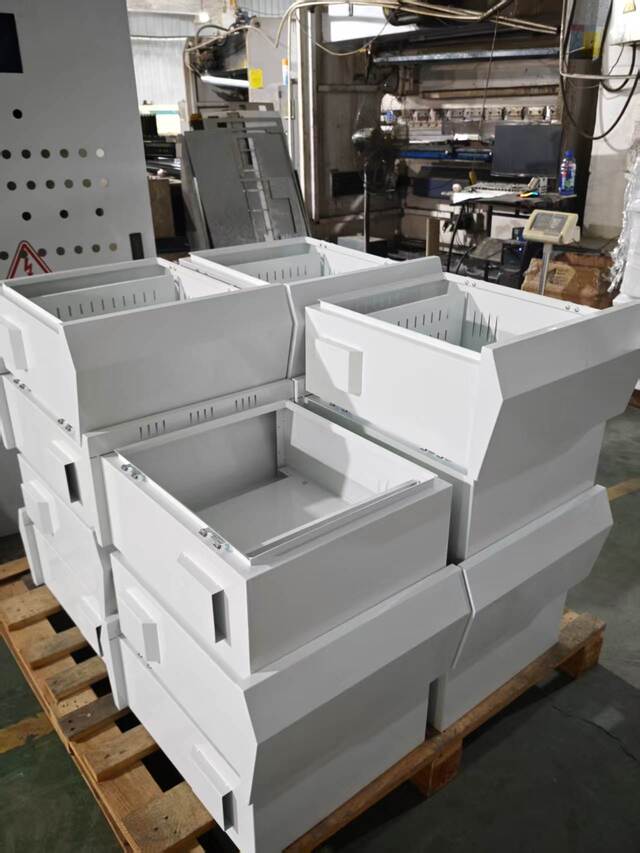

Op de eerste echte foto worden tientallen witte, gespoten roestvrijstalen carrosserieën laag voor laag gestapeld, wachtend tot de rubberen strips van het deurpaneel zijn uitgehard voordat ze definitief worden gemonteerd. Elk doosoppervlak is bedekt met een uniforme en fijne witte elektrostatische poedercoating. De hoeken zijn netjes gebogen en de lasnaden zijn glad en vol.

Deze partij dozen is gemaakt van roestvrij staal 304 als basismateriaal en is gecoat met elektrostatisch poederwit voor buitengebruik. Witte coating heeft praktische functies in buitenscenario's: het lichtgekleurde oppervlak reflecteert de warmtestraling van zonlicht. In de zomer met hoge temperaturen kan de oppervlaktetemperatuur van de witte doos 8-12°C lager zijn dan die van de donkergrijze doos, wat helpt de temperatuurstijging in de doos te verminderen en de levensduur van de componenten te verlengen. Dit is ook de reden waarom buitenverdeelkasten op de Europese en Midden-Oosterse markten over het algemeen de voorkeur geven aan witte coating.

II. De waterdichte rubberen strip voor het deurpaneel is geïnstalleerd. Na uitharding kan het gemonteerd worden

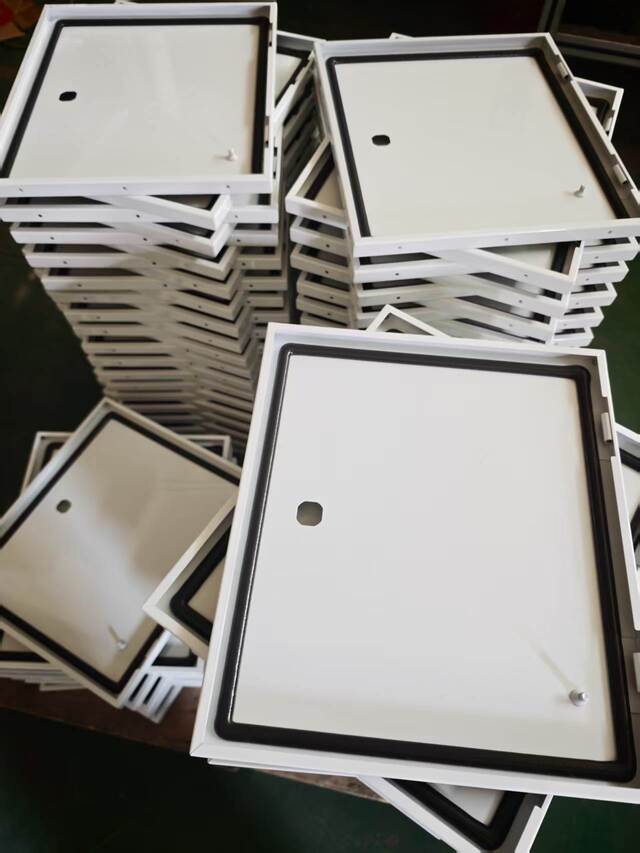

Op de tweede foto zijn de deurpanelen te zien die bij deze partij dozen passen. Het deurpaneel is afgewerkt met wit spuitwerk en in de randen zijn doorlopende zwarte waterdichte rubberen strips ingebed. Momenteel bevindt het zich in de fase van uitharding en stilstand van de rubberstrips. De rubberen strip is gemaakt van EPDM (Ethyleen Propyleen Dieen Monomeer Rubber) schuimmateriaal met gesloten cellen. Het wordt via een speciaal lijmapparaat in de afdichtingsgroef aan de binnenkant van de kastdeur ingebed en de hele cirkel wordt zonder onderbrekingen afgedicht.

De reden om de kitstrook na installatie te laten zitten en uitharden, is dat, eenmaal ingebed, de lijm op de achterkant van de EPDM-strook voldoende tijd nodig heeft om zich volledig te hechten aan de roestvrijstalen groef, waardoor latere delaminatie of kromtrekken wordt voorkomen. Bovendien ontstaat er tijdens het samendrukken en inbrengen interne spanning in de strip; Door het te laten rusten kan het materiaal zijn natuurlijke elasticiteit terugkrijgen, waardoor oneffenheden in het oppervlak worden vermeden die worden veroorzaakt door het vrijkomen van spanning na montage.

Nadat elke partij deurpaneelafdichtstrips is uitgehard, voeren kwaliteitsinspecteurs willekeurige controles uit op de vlakheid van het afdichtingsoppervlak en de consistentie van het terugveren van de strip.

Vóór verzending ondergaan hele dozen regentests of IP65-luchtdichtheidsmonsters om te verifiëren dat de afdichtingsprestaties aan de normen voldoen. De door Ouyue Electric geselecteerde EPDM-geschuimde afdichtingsstrips met gesloten cellen hebben een langdurig bedrijfstemperatuurbereik van -40°C tot 120°C, waardoor stabiele rebound- en afdichtingseigenschappen behouden blijven, zelfs na jarenlange blootstelling aan zonlicht en regen buitenshuis.

III. Demontage van interne structurele componenten van de roestvrijstalen verdeelkast

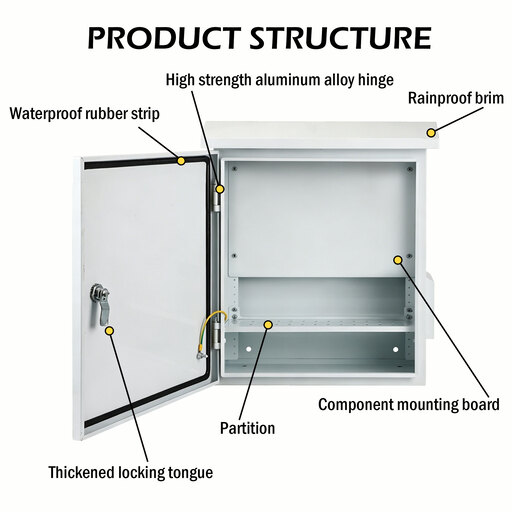

De derde foto toont de interne structuur van een volledig gemonteerdeRoestvrijstalen regendichte verdeelkast voor buiten. De vijf belangrijkste componenten zijn duidelijk zichtbaar en worden als volgt per item gedemonteerd:

1. Roterende tongvergrendeling

Het deurpaneel is voorzien van een RVS tongslot. In gesloten toestand grijpt de tongsluiting stevig vast op de slotplaat aan de binnenzijde van het kastdeurkozijn, zodat het deurpaneel goed gesloten is en de afdichtstrip naar beneden wordt gedrukt. De slotkern is gemaakt van roestvrij staal 304, dat roestvrij en anti-jamming is. Afhankelijk van de eisen van de klant kunnen universele sleutelsloten, driehoekige anti-diefstalsloten of drukveersloten als opties worden geselecteerd, die allemaal batchaanpassing ondersteunen.

2. Waterdichte rubberen strip

Vanuit binnenperspectief is duidelijk te zien dat de zwarte EPDM waterdichte rubberen strip volledig zonder naden of breuken over de binnenste cirkel van het deurpaneel is verdeeld. Wanneer het deurpaneel gesloten is, wordt de rubberen strip gelijkmatig tussen het deurpaneel en het deurkozijn gedrukt, waardoor een doorlopend elastisch afdichtingsoppervlak ontstaat dat voorkomt dat regenwater, stof en vocht door de deurspleet sijpelen.

3. Regendichte rand

De bovenkant van de doos is voorzien van een schuine randstructuur die naar voren reikt. De functie van dit buigontwerp is om het regenwater dat langs de muur of boven de kast naar beneden stroomt naar een gebied ver van de deuropening te leiden, waardoor wordt voorkomen dat het water zich langs de bovenrand van het deurpaneel ophoopt en in het afdichtingsoppervlak sijpelt. De rand van de hoed en het hoofdgedeelte van de doos zijn gemaakt van hetzelfde stuk karton door middel van CNC-buigen en zijn uit één stuk gevormd. Er hoeft niet te worden gelast en er is geen risico op laslekkage.

4.Componentmontageplaat

De binnenkant van de doos is voorzien van afneembare, beweegbare montageplaten voor bevestigingstroomonderbrekers, schakelaars, klemmenblokken en andere componenten. De installatieplaat is gemaakt van gegalvaniseerde staalplaat of roestvrijstalen plaat en wordt met schroeven aan de ingebouwde noppen aan de achterkant van de doos bevestigd. Het afneembare ontwerp betekent dat klanten de voormontage en bedrading van componenten buiten de doos kunnen voltooien en vervolgens het volledige bord in de doos kunnen installeren, waardoor de installatie-efficiëntie ter plaatse wordt verbeterd.

5. Partitie

Het interieur van de box kan naar wens van de klant worden uitgerust met metalen scheidingswanden, waardoor de ruimte in de box wordt verdeeld in onafhankelijke elektrische scheidingswanden. De functies van de partitie omvatten: het realiseren van fysieke isolatie van circuits met verschillende spanningsniveaus, het scheiden van het hoofdcircuit van het stuurcircuit, of het bieden van een onafhankelijke afschermingsruimte voor specifieke componenten. De scheidingswand wordt met schroeven aan de scheidingsbeugel in de doos bevestigd en de positie ervan kan flexibel worden aangepast aan de tekeningen van de klant.

IV. Met echte productielijnen nodigen wij u uit om de kwaliteit te verifiëren

Of u nu een standaard regendichte verdeelkast voor buiten nodig heeft of een niet-standaard kast die diep is aangepast volgens projecttekeningen, Ouyue Electric kan een roestvrijstalen verdeelkast leveren die de test van buitengebruik kan doorstaan ​​met de productiemogelijkheden en kwaliteitscontrolenormen van de bronfabriek.

Het duurt slechts 7 dagen om het eindproduct te produceren nadat de producttekeningen zijn bevestigd.Welkom bij het verzenden van uw technische vereisten of doosspecificaties. We zullen zo snel mogelijk oplossingssuggesties en monsterplanning geven.
