RVS verdeelkast met regenkap en insectenwerende ventilatie

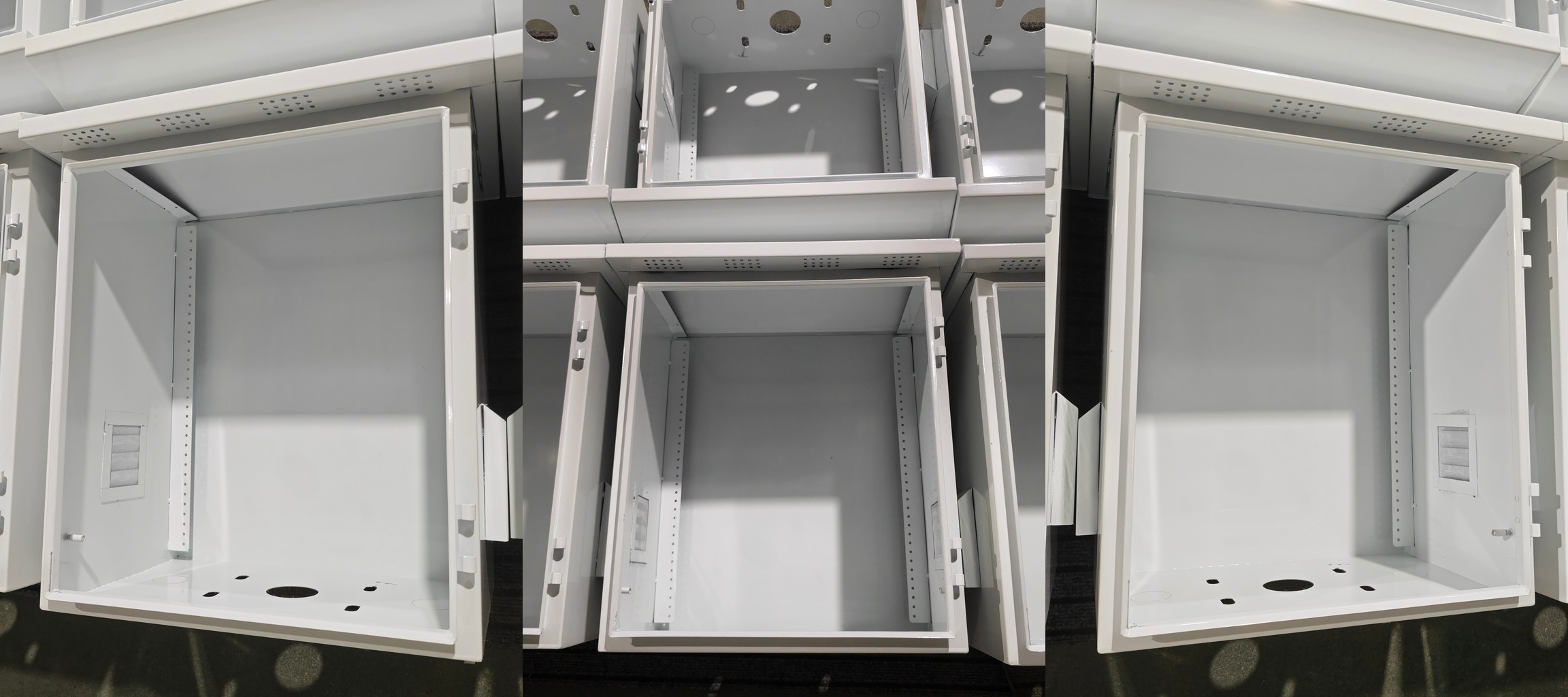

Ouyue Electric heeft een nieuwe roestvrijstalen verdeelkast voor buiten uitgebracht voor vochtige markten en markten met veel regen en zware insectendruk. De behuizing is voorzien van een regenkap over het bovenpaneel, ventilatieopeningen aan de linker- en rechterzijpanelen met achter elke opening een insectenhor, een montagebeugel in de kast voor door de koper geleverde componenten en kabelinvoergaten op het onderpaneel.

Drie problemen stapelen zich op bij elektrische buitenkasten in tropische en kustgebieden. Moessonregen dringt door de naden van de deuren, insecten komen binnen via ventilatieopeningen en nestelen zich daarbinnen, en stroomcomponenten blijven warmte genereren zonder dat er een mogelijkheid is om te ontsnappen.

Een volledig afgesloten kast houdt regen buiten en houdt de warmte binnen. Een kast met open ventilatieopeningen laat warmte vrij en laat insecten en regen binnen. De nieuwe, regendichte roestvrijstalen verdeelkast voor buiten scheidt de drie taken: de regenkap en de kabelinvoergaten aan de onderkant verwerken water, het insectenscherm houdt insecten tegen, en ventilatieopeningen links en rechts creëren een convectief pad voor warmte.

Waarom vochtige markten een geventileerde roestvrijstalen verdeelkast nodig hebben

In Zuidoost-Azië en Zuid-Azië duurt de hoge luchtvochtigheid het hele jaar door, duurt het moessonseizoen lang en bestrijkt de insectenactiviteit de meeste maanden van de kalender. Telecombasisstations, zonne-energiecentrales en verdeelkasten voor buiten bevinden zich op onbeschutte plaatsen, terwijl schakelende voedingen, communicatiemodules en omvormerbelastingen binnenin warmte blijven genereren.

Een roestvrijstalen verdeelkast heeft twee taken in vochtige gebieden: structurele weerstand tegen corrosie en thermisch beheer van de lucht in de kast. Vocht en zoutnevel stellen zware eisen aan de duurzaamheid van de coating van koudgewalst staal, omdat één enkele coatingbreuk ervoor zorgt dat corrosie zich vanaf het breukpunt naar binnen verspreidt.

De soorten 304 en 316 roestvrij staal plaatsen corrosieweerstand in het materiaal in plaats van in de coating, waardoor de afhankelijkheid van de integriteit van de coating wordt verminderd. Bij projecten voor zonne-energie en energieopslag die buitenshuis worden gemonteerd, wordt steeds vaker roestvrij staal voor de behuizing van de kast gespecificeerd.

Binnenin het ontwerp: wat de vijf componenten doen

De regenkap strekt zich uit tot voorbij de voorkant en beide zijpanelen en leidt verticale regen weg van de deurnaad en de ventilatieopeningen. De linker en rechter ventilatieopeningen vormen een convectief pad met lage inlaat en hoge uitlaat.

Het insectengaas bevindt zich achter elke ventilatieopening en is zo groot dat het gewone vliegende insecten tegenhoudt en tegelijkertijd lucht doorlaat. De interne beugel beveiligt door de koper geleverde stroomonderbrekers, controllers of communicatiemodules. Kabelinvoergaten aan de onderkant laten kabels van onderaf binnenkomen en verlaten, waardoor het wateropvangkanaal wordt vermeden dat ontstaat door zij-invoer.

Voor stoffige installaties raadt Ouyue Electric aan om buiten elke ventilatieopening een verwijderbaar stoffilter toe te voegen en een reinigingsschema in te stellen. De ventilatiestructuur geeft prioriteit aan warmteafvoer en is niet geschikt voor posities met frequente hogedrukreiniging. Op de productpagina worden de geschikte en ongeschikte omgevingen expliciet vermeld.

Materiaalkeuze: koudgewalst staal, 304 en 316

Materiaal bepaalt hoe lang een buitenkast meegaat. De onderstaande tabel vergelijkt drie veel voorkomende specificaties op het gebied van corrosieweerstand, geschikte omgeving en kosten.

De selectietest is blootstelling aan zout. Projecten in het binnenland en beschutte buitenlocaties werken goed met roestvrij staal 304, terwijl kustgebieden, gebieden met een hoog zoutgehalte, chemische fabrieken en ontziltingsprojecten roestvrij staal 316 vereisen.

Het prijsverschil tussen de twee kwaliteiten is groot, dus een verkeerde materiaalkeuze voor een roestvrijstalen verdeelkast zorgt voor extra kosten of voortijdige corrosie. Door de locatievoorwaarden in het onderzoek op te nemen, hoeft u niet meer te raden.

Waar de behuizing past

De nieuwe regendichte roestvrijstalen verdeelkast voor buiten is eerst gebouwd rond warmteafvoer, waarbij bescherming tegen regen en insecten even zwaar weegt. Vier toepassingen passen bij het ontwerp.

De distributie van combinatiesystemen voor zonne-energie en energieopslag staat op de eerste plaats van de vier. Combineerboxen voor zonne-energie en conversieapparatuur voor energieopslag worden buiten gemonteerd, elektrische apparaten binnen draaien continu en warmteafvoer is belangrijker dan volledige afdichting.

Op vochtige markten kunnen insecten die een kast binnendringen terminals overbruggen en kortsluiting veroorzaken, wat het insectengaas het meest waardevol maakt in toepassingen met zonne-energiecombinaties. Ouyue Electric kan het aantal ventilatieopeningen en de plaatsing bevestigen ten opzichte van de projectbelasting.

Het lezen van de beschermingsgraad

Ouyue Electric levert de regendichte roestvrijstalen verdeelkast voor buiten in vier beschermingsgraden: IP54, IP55, IP56 en IP65. Het nieuwe geventileerde ontwerp maakt gebruik van ventilatieopeningen links en rechts met insectenhorren, en de standaard verzendspecificatie voor het geventileerde model is IP54 of IP55.

Projecten die IP56 of IP65 vereisen, kunnen tijdens het onderzoek de installatieomgeving en koelmethode vermelden, en het technische team van Ouyue Electric zal een geschikte structuur bevestigen.

Kopers kunnen de IP-code lezen onder IEC 60529: het eerste cijfer bedekt stof en het tweede cijfer bedekt water. De echte bescherming van een geventileerde kast komt voort uit de afmetingen van de regenkap, de geometrie van de ventilatieopeningen, het insectengaas en de pakking samen, dus de structuur is belangrijker dan het label.

Controleer bij de projectoplevering of het hor kan worden verwijderd voor reiniging, of de deurspleet vlak is en of de pakking volledig is ingeschuimd.

Maatwerk en levering

Ouyue Electric exploiteert een fabriek van 2.000 vierkante meter in Liushi, Zhejiang, met twee assemblagelijnen, meer dan 10 jaar ervaring in de productie van metalen behuizingen en CE-certificering. De nieuwe regendichte roestvrijstalen verdeelkast voor buiten is geschikt voor maatwerk op basis van tekeningen.

Lengte, breedte, hoogte en plaatdikte passen zich allemaal aan, terwijl de uitsnedeposities, zeefdrukmarkeringen, afmetingen van de regenkap en het aantal ventilatieopeningen de projectspecificatie volgen.

De minimale bestelhoeveelheid is 10 stuks, wat zowel geschikt is voor de voorraad van de distributeur als voor kleine projectproeven. Het lichaamsmateriaal kan worden geselecteerd uit koudgewalst staal, 304 roestvrij staal en 316 roestvrij staal, waarbij het verwijderbare stoffilter als optie wordt aangeboden.

Veelgestelde vragen

Komt er regen in de ventilatieopeningen van de nieuwe RVS verdeelkast?

Regen komt niet direct binnen. De regenkap leidt verticale regen weg van het kastoppervlak en de ventilatieopeningen bevinden zich aan de linker- en rechterzijpanelen achter een insectenscherm en een waterdeflector. Voor locaties met slagregen of sterke zijwind stuurt u de montagerichting naar Ouyue Electric tijdens de projectbevestiging.

Vermindert het insectengaas de koeling?

De luchtstroomstraf hangt af van de maasopening en het open gebied. Ouyue Electric kiest een maaswijdte om gewone vliegende insecten tegen te houden, terwijl de koelluchtstroom voldoende blijft. Plaats in stoffige gebieden een verwijderbaar stoffilter buiten elke ventilatieopening en reinig deze op vaste tijdstippen.

Welke componenten kan de interne beugel dragen?

De beugel beveiligt door de koper geleverde stroomonderbrekers, controllers, communicatiemodules of voedingen. Ouyue Electric levert alleen de kast en de beugel, en interne componenten blijven de eigen verantwoordelijkheid van de koper. Montagegaten en DIN-railposities kunnen op tekening worden gereserveerd.

Wat is de minimale bestelhoeveelheid?

De minimale bestelhoeveelheid bedraagt ​​10 stuks. Lengte, breedte, hoogte, plaatdikte, materiaal, uitsparingen, regenkap en ventilatieopeningen zijn allemaal aanpasbaar, en het stoffilter wordt als optie geleverd.

Is roestvrij staal 316 beschikbaar voor de behuizing?

Ja. Locaties aan de kust, gebieden met een hoog zoutgehalte en chemische fabrieken zijn geschikt voor roestvrij staal 316, terwijl locaties in het binnenland en algemene buitenposities goed werken met roestvrij staal 304. Beide kwaliteiten combineren met dezelfde geventileerde insectenwerende structuur.

Hoe wordt de beschermingsgraad bevestigd?

Ouyue Electric levert vier beschermingsgraden: IP54, IP55, IP56 en IP65. Het geventileerde model wordt standaard geleverd met IP54 of IP55. Geef tijdens het onderzoek de installatieomgeving en de koelingsvereiste op, waarna het technische team een ​​cijfer zal aanbevelen.

Kan er een ventilator op de RVS verdeelkast gemonteerd worden?

Yes. Het aantal ventilatieopeningen en de plaatsing ervan volgen de projectvereisten, en projecten voor actieve koeling kunnen een montagepositie voor een ventilator plus een stroomkabelroute reserveren. De uiteindelijke uitgesneden lay-out wordt bevestigd aan de hand van de tekening.

Hoe u een offerte aanvraagt

Aannemers voor zonne-energie en energieopslag, integrators van telecombasisstations en ingenieursbureaus voor waterbehandeling en ontzilting kunnen contact opnemen met Ouyue Electric voor prijzen en monsters van de nieuwe regendichte roestvrijstalen verdeelkast voor buiten.

Nadat een tekening of een maatlijst binnenkomt, bevestigt het technische team het materiaal, de uitsparingen, de regenkap en de ventilatieopeningen. Stuur uw vereisten via het aanvraagformulier of blader door deCategoriepagina roestvrijstalen verdeelkast .
