Massaproductie echte foto's van de regendichte buitenverdeelkast van Ouyue Electric: een volledig procesdisplay van plaatmetalen omhulsel tot volledige machineassemblage

I. Plaatwerk omhulsel: koudgewalste stalen plaat met kunststof coating, die zowel warmteafvoer als bescherming tegen regen biedt

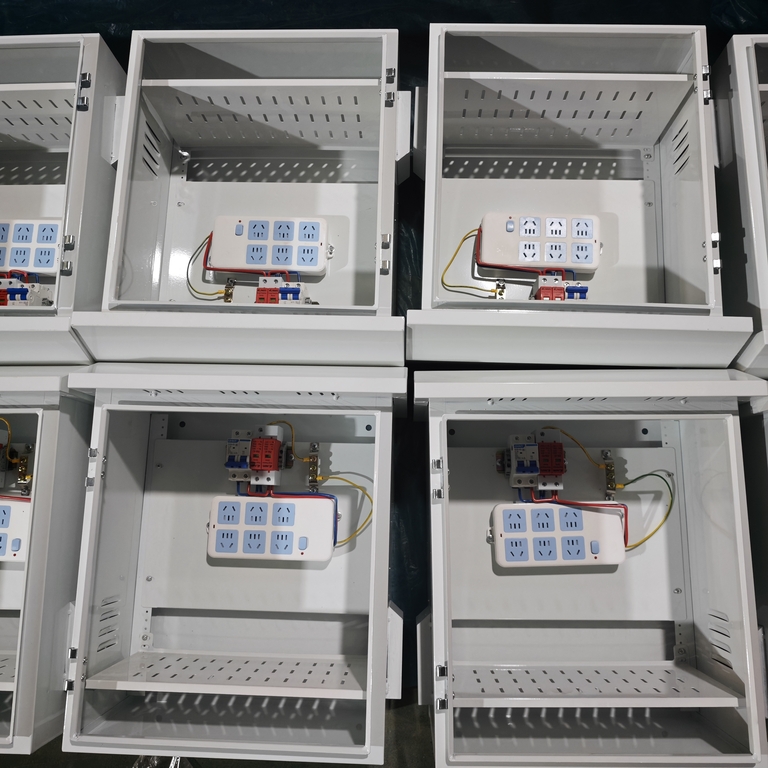

Op de eerste echte foto staan ​​tientallen witte dozen naast elkaar in de montageruimte van de werkplaats. De kastdeuren zijn nog niet geïnstalleerd en de vakmanschapdetails van de schalen zelf zijn duidelijk zichtbaar. De kastbehuizing is gemaakt van koudgewalst plaatstaal door middel van lasersnijden en CNC-buigen uit één stuk. Het oppervlak is behandeld met fosfateren voor roestverwijdering en elektrostatische poedercoating. De witte matte coating is uniform en fijn, roest-, corrosie- en krasbestendig, geschikt voor langdurig buitengebruik.

De kast is ontworpen met lamellen voor warmteafvoer op drie belangrijke posities: er zijn lamellenopeningen aan zowel de zijkant als de bovenkant. De lamellen hebben een schuin naar beneden gerichte stempelstructuur, die niet alleen zorgt voor een onbelemmerd luchtconvectiekanaal, maar ook voorkomt dat regenwater rechtstreeks door de openingen naar binnen stroomt. De warmte die tijdens bedrijf door de apparatuur in de kast wordt gegenereerd, wordt afgevoerd via het natuurlijke convectiepad van luchtinlaat vanaf de onderkant en uitlaat via de boven- en zijkanten, waardoor de interne temperatuurstijging wordt gecontroleerd en de levensduur van de componenten wordt verlengd.

De kastdeur is verbonden met de bakromp via een roestvrijstalen scharnier, dat soepel opent en sluit en niet roest. De rand van het deurlichaam is voorzien van een montagegroef voor waterdichte afdichtingsrubberstrips, die in combinatie met EPDM-afdichtingsstrips van geslotencellig schuim zorgen voor een regen- en stofwerende afdichting ter hoogte van de deurspleet. Het deurslot maakt gebruik van een buitenspecifiek draaitongenslot, dat kan worden beheerd door middel van vergrendeling om te voorkomen dat onbevoegd personeel onbedoelde handelingen uitvoert. De achterkant van de doos is voorzien van ophanggaten, ter ondersteuning van wandmontage.

Structurele kenmerken	Implementatiemethode	Functie
Substraat en coating	Koudgewalste staalplaat + fosfateren + elektrostatische poedercoating	Antiroest en anticorrosief
Warmteafvoerlamel	De naar beneden hellende lamellen aan de zijkant en bovenkant worden gevormd door stempelen	Convectieve warmteafvoer, regendichte terugstroming
Deurlichaamafdichting	EPDM waterdichte afdichtingsrubberstrip + RVS scharnier + draaibare tongsluiting	Regen- en stofdicht en afsluitbaar voor beheer
Installatiemethode	Aan de achterkant is een montagegat gereserveerd	Op de muur gemonteerde zichtbare installatie

II. Gedetailleerde uitleg van de interne configuratie van de verdeelkast

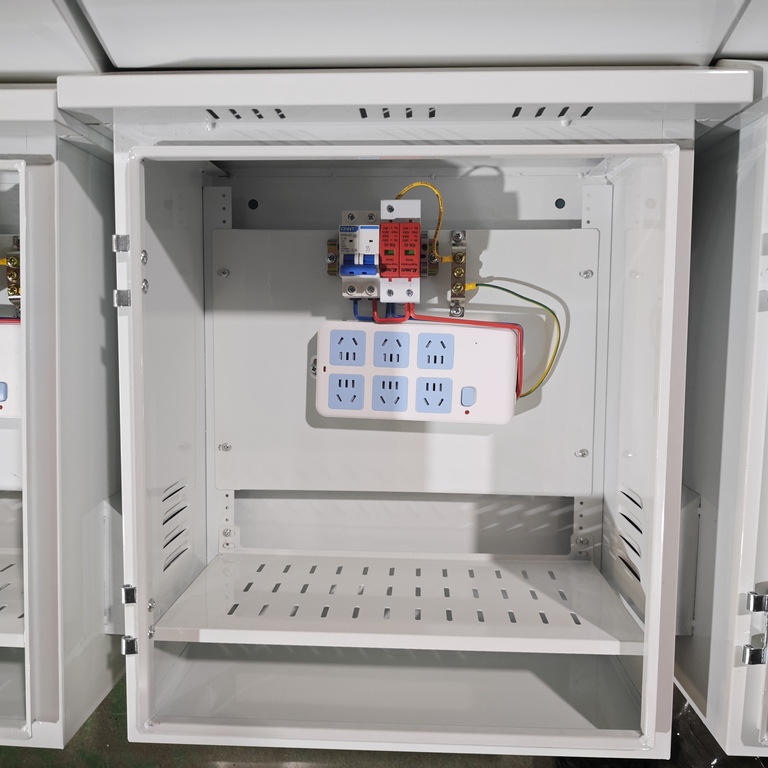

De tweede echte foto toont de interne details van een regendichte verdeelkast voor buiten, die de elektrische montage heeft voltooid. De componenten in de doos zijn netjes gerangschikt in een elektrische ketting van boven naar beneden. Dankzij het grote aantal installatiegaten op de achterplaat kan elk onderdeel direct met bouten worden bevestigd, waardoor demontage, montage en bedrading gemakkelijk en efficiënt zijn.

III. Toepassingsscenario's van regendichte verdeelkasten voor buiten

Debuiten regendichte verdeelkastintegreert stroomverdeling, bliksembeveiliging en voeding van apparatuur, en wordt veel gebruikt in de volgende scenario's:

Beveiligingsmonitoring buitenshuis:Zorg voor geïntegreerde voeding en bescherming voor de camera's, extra verlichting en netwerkapparatuur op de monitoringzuilen.

Slim transport:Voeding voor verkeersregelkasten op kruispunten en elektronische politieapparatuurkasten.

Communicatiebasisstations:Stroomvoorziening en bliksembeveiliging voor buitenapparatuur van microbasisstations en repeaterstations;

Slimme bouwplaats:Gecentraliseerde voedingskast voor apparatuur zoals ingangs- en uitgangstourniquets op bouwplaatsen, stofmonitoring en videobewaking.

IV. Het complete productieproces van een regendichte buitenverdeelkast, van plaatwerk tot elektrische montage

Twee echte foto's leggen twee belangrijke knooppunten vast in het productieproces van regenbestendige verdeelkasten voor buiten: de grootschalige massaproductie van plaatwerk omhulsels en de elektrische assemblage van de hele machine. Het hele proces wordt voltooid in de eigen fabriek van Ouyue Electric, van het snijden, buigen en lassen van plaatmateriaal tot het poedercoaten en schilderen, en vervolgens tot de installatie van componenten en het testen in de fabriek. De levertijd is controleerbaar en de kwaliteit is traceerbaar.

Het duurt slechts 7 dagen om het eindproduct te produceren nadat de producttekeningen zijn bevestigd. Of u nu een standaardconfiguratie nodig heeft of een elektrische oplossing op maat op basis van projectvereisten, wij heten u van harte welkom om uw technische vereisten door te geven. We zullen zo snel mogelijk oplossingssuggesties en monsterplanning geven.
